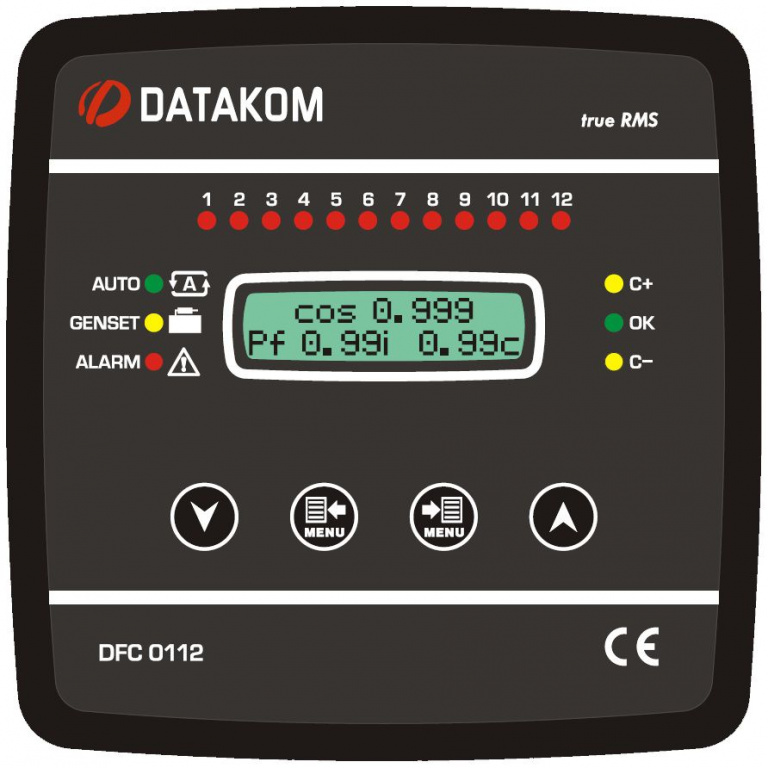

DATAKOM DFC-0112 Контролер компенсації реактивної потужності, 144x144mm, 12 кроків + SVC
DATAKOM DFC-0112 - це недорогий, точний пристрій для контролю коефіцієнта потужності та вимірювання, який пропонує неперевершені можливості інтернет-моніторингу в стандартному корпусі для монтажу на панель 144x144 мм.
Блок має 12 релейних виходів для контакторного приводу. Кожна сходинка може бути конденсаторами або реакторами відповідно до вимог.

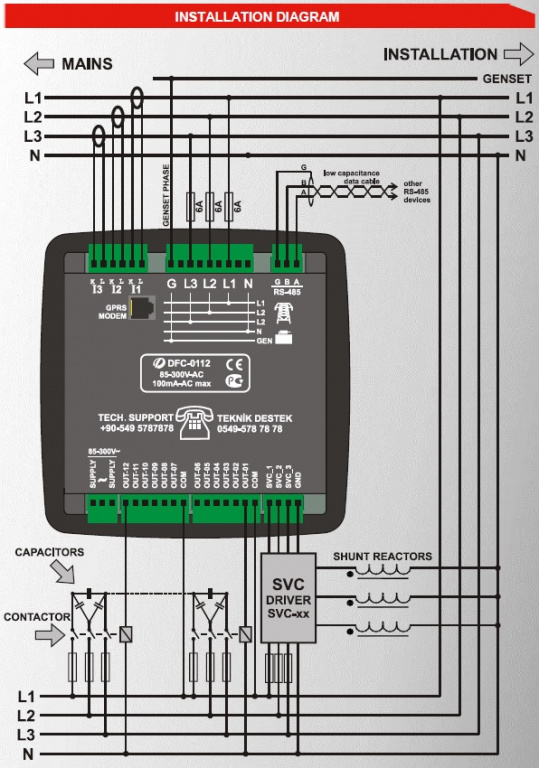

Пристрій дуже простий в установці та введенні в експлуатацію завдяки функції автоматичного налаштування та корекції підключення.
СИСТЕМА SVC:
SVC розшифровується як «Static Var Compensation».
Пристрій має 3 виходи SVC, які є ШІМ, керованими робочим циклом, які керують 3 реакторами з точністю до 1000 кроків.
Таким чином, контролер може забезпечувати майже будь-яку необхідну реактивну потужність на кожній фазі, що дозволяє відповідати точному необхідному PF, незалежно від вибору батареї конденсаторів.
ОСОБЛИВОСТІ:
• Легке автоматичне налаштування під навантаженням
• Автоматичне виправлення несправностей підключення
• Період вимірювання: регулюється 10-100 мс
• Реактивна корекція за 20 мс
• 12 крокових виходів
• Усі кроки можуть керувати конденсаторами/тиристорами
• Усі ступені можуть бути одно- або трифазними
• Завжди точна корекція з виходами SVC
• Точність вимірювання 0,5%.
• 32-бітна точність вимірювання потужності
• Низький струм (3 мА)
• Готовий до віддаленого моніторингу через GPRS
• Увімкнено дистанційне покрокове керування
• Дистанційне налаштування параметрів
• Геолокація через GSM
• Окремі цільові значення cos для генераторної установки
• Алфавітно-цифровий РК-дисплей, 2x16 символів
• Гармонічні вимірювання всіх напруг і струмів
• Регульовані межі сигналізації
• Конфігуровані релейні виходи
• Зменшена глибина панелі
• Герметична передня панель (IP65 з прокладкою)

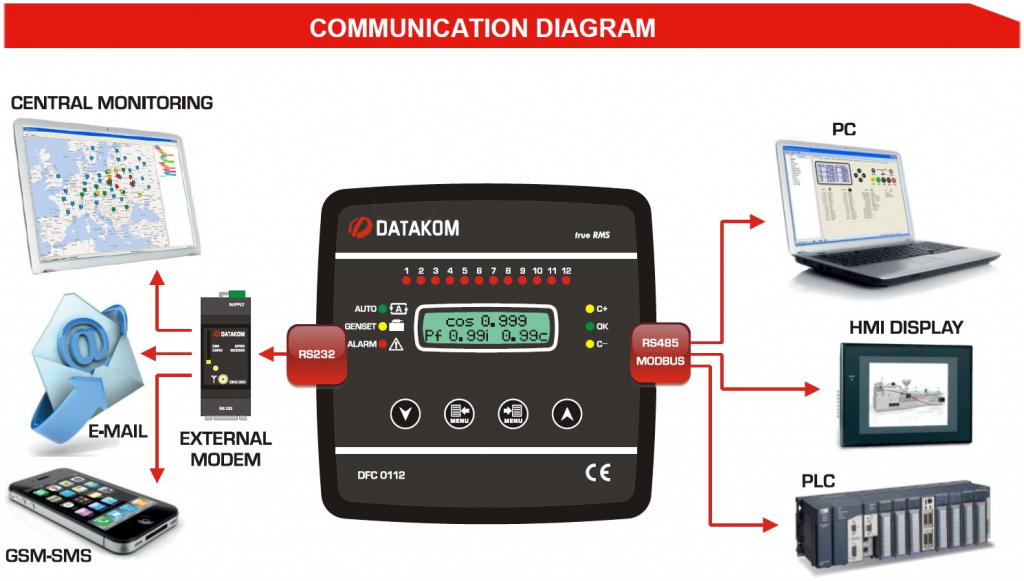

КОМУНІКАЦІЯ (деякі варіанти):
• Modbus RTU RS-485, 2400-115200 бод
• Відправка GSM-SMS
• надсилання електронної пошти
• Центральний моніторинг через IP
• Безкоштовне програмне забезпечення для налаштування та моніторингу
• TCP/IP клієнт
• SMTP
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Вхід джерела живлення:
Від 85 до 275 В змінного струму
50 - 60 Гц номінальна (± 10%)
Споживана потужність: < 12 ВА
Діапазон введення вимірювань:
Напруга: 5 - 300 В AC (L-N)
10–520 В змінного струму (L-L)
Струм: 0,005 - 5,5 А змінного струму
Частота: 30 - 100 Гц
Точність:
Напруга: 0,5%+1 розряд
Поточний: 0,5%+1 цифра
Частота: 0,2%+1 розряд
Потужність (кВт, кВАр): 1,0%+2 розряд
Коефіцієнт потужності: 0,5%+1 цифра
Діапазон вимірювань:
Діапазон CT: 5/5A до 10’000/5A
Діапазон кВт: від 0,1 кВт до 6,5 МВт
Навантаження напругою: < 0,1 ВА на фазу
Навантаження струму: < 0,5 ВА на фазу
Кількість крокових виходів: 12
Вихідна потужність: 5 А при 250 В змінного струму
Виходи SVC: 50 мА при 12 В постійного струму
Робоча температура:
-20°C до +70°C (-4 до +176 °F).
Максимальна вологість: 95% без конденсації.
Ступінь захисту: IP 54 (передня частина), IP 30 (задня)
Корпус: негорючий, відповідає вимогам ROHS
Монтаж: врізний монтаж із задніми кронштейнами
Розміри: 164x164x69 мм (ШxВxГ)
Розмір панелі: 140х140 мм
Вага: 400 гр
Директиви ЄС:
2006/95/EC (LVD)
2004/108/EC (EMC)
Довідкові норми:
EN 61010 (безпека)
EN 61326 (EMC)
