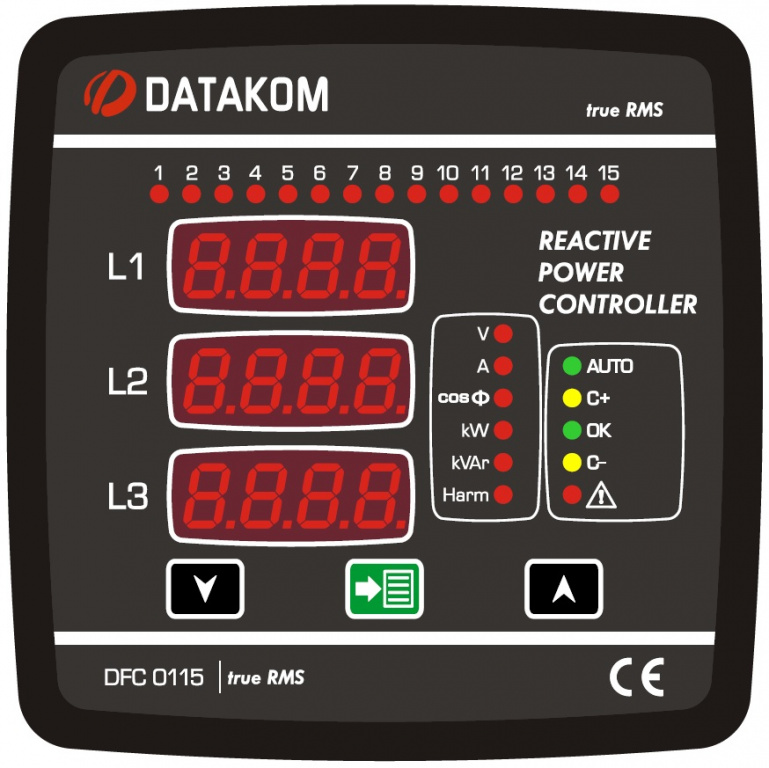

DATAKOM DFC-0115 Контролер компенсації реактивної потужності (12 кроків), 144x144mm
Контролер коефіцієнта потужності DFC-0115
DFC-0115 – це високоточний пристрій, який за допомогою конденсаторів і реакторів доводить значення cosO рослин до потрібного значення. Пристрій також працює як мережевий аналізатор і дозволяє бачити різні параметри змінного струму.
Пристрій виконує аналіз гармоній до компонента 31. Можна побачити загальне значення гармоній усіх вхідних напруг і струмів.
Алгоритми компенсації можна вибрати з різних типів. Завдяки функції автоматичного навчання його дуже легко налаштувати та програмувати.
До кожної ступені пристрою можна підключити однофазний або трифазний, конденсатор або реактор. Пристрій входить у стандартний слот 140x140 мм.
ОСОБЛИВОСТІ:
• Варіанти 12 і 15 рівнів
• Економічність і висока продуктивність
• Конденсатор або реактор, підключений до кожної ступені
• Кожна ступінь може бути однофазною або трифазною
• Істинне середньоквадратичне вимірювання змінного струму, висока чутливість
• Дуже проста автоматична установка
• Автоматичне виправлення помилок підключення
• Вибір електронного/механічного лічильника
• Незалежна компенсація кожної фази
• Введення в експлуатацію / видалення всіх необхідних кроків за один прийом
• Рівне старіння контакторів
• Окремі вимірювання VA-kW-kVAr-cos для кожної фази
• Повне гармонійне спотворення (31 гармоніка)
• Фазовий вхід генератора (опціонально)
• Релейний вихід сигналізації (опціонально)
• Ізольований порт RS-485 Modbus RTU (опціонально)
• Коефіцієнт VT для додатків середньої напруги
• Програмовані параметри з передньої панелі
• Мала глибина панелі, простота монтажу
• Широкий діапазон робочих температур
• Повністю закрита передня панель (IP54)
• Роз'ємні роз'єми
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга живлення: 85 - 300 В змінного струму (L1-N)
50 - 60 Гц номінальна (± %10) (L1-N)
Вхід генератора: 70 - 300 В змінного струму (P-N)
Входи вимірювання:
Напруга: 10 - 300 В змінного струму (Ph-N)
20–520 В змінного струму (Ph-Ph)
Струм: 0,05 - 5,50 А змінного струму
Частота: 30 - 100 Гц
Точність:
- Напруга: % 0,5 + 1 розряд
- Поточний: % 0,5 + 1 цифра
- Частота: % 0,5 + 1 розряд
- Потужність (кВт, кВАр): %1,0 + 2 цифри
- Cos: %0,5 + 1 цифра
Діапазон вимірювань:
- Діапазон CT: 5/5A до 5000/5A
- Діапазон VT: від 0,1/1 до 200,0/1
- Діапазон кВт: від 0,1 кВт до 6,5 МВт
Споживана потужність: < 10 ВА
Завантаження:
- Входи напруги: < 0,1 ВА на фазу
- Вхідний струм: < 0,5 ВА на фазу
Кількість кроків: 12-15
Релейні виходи: 5A @ 250V A
Послідовний порт:
Тип сигналу: RS-485
Зв'язок: Modbus RTU
Швидкість передачі: 2400-115200 на вибір
Ізоляція: 500 В змінного струму, 1 хвилина
Робоча температура: -20°C до +70°C (-4 до +158°F)
Максимальна вологість: 95 % без конденсації.
Ступінь захисту:
- IP 54 (передня панель)
- IP 30 (задня панель)
Корпус:
- Незаймистий,
- сумісний з ROHS,
- Вогнестійкий,
- Висока температура. АБС/ПК
- UL94-V0
Монтаж: врізний монтаж із задніми кронштейнами.
Розміри: 164x164x69 мм (ШxВxГ)
Розмір панелі: 140х140 мм
Вага: 450 гр (прибл.)
Директиви ЄС:
- 2006/95/EC (LVD)
- 2004/108/EC (EMC)
Довідкові норми:
- TS-EN 61010 (безпека)
- TS-EN 61326 (EMC)
