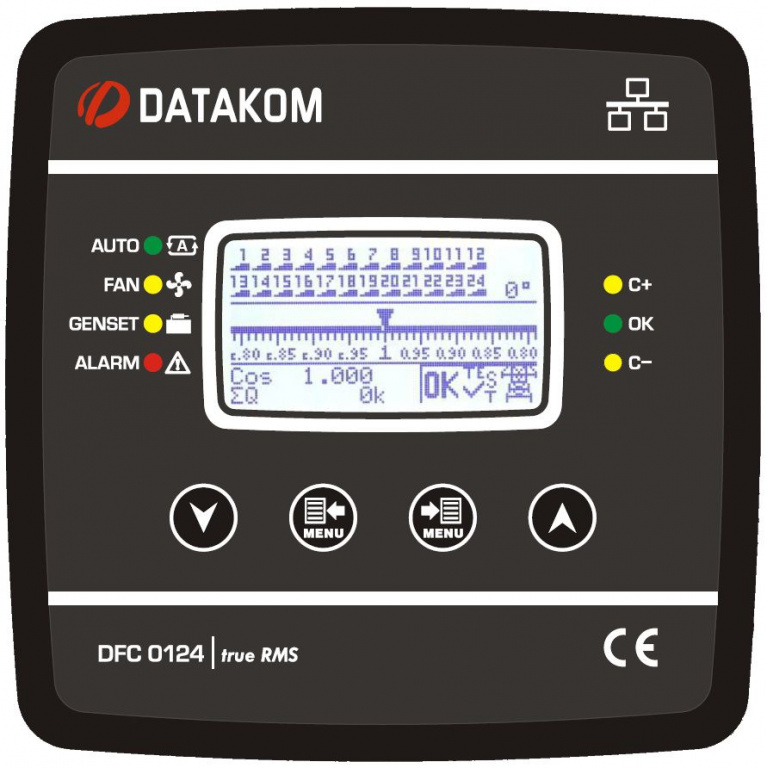

КОНТРОЛЕР РЕАКТИВНОЇ ПОТУЖНОСТІ DATAKOM DFC-0124 SVC

DFC-0124 — це вдосконалений, точний 24-ступінчастий пристрій для контролю коефіцієнта потужності та вимірювання, що пропонує неперевершені можливості інтернет-моніторингу в стандартному корпусі для монтажу на панель 144x144 мм.
Пристрій має різні моделі, які пропонують 12-18-24 кроки виходу. Виходи можуть бути обрані як драйвери контактора або статичного комутатора в блоках по 6. Кожен вихід здатний управляти одно- або трифазним, конденсаторним або реакторним.
Пристрій дуже простий в установці та введенні в експлуатацію завдяки функціям автоматичного налаштування та корекції підключення.
У пристрій вбудовані широкі комунікаційні можливості. Для цього не потрібні зовнішні компоненти.
Сам пристрій є веб-сторінкою, яку можна відкрити через будь-який браузер для віддаленого моніторингу. Функція центрального моніторингу може контролювати тисячі метрів на одному екрані.
Завдяки своїм виходам SVC він може відповідати точному цільовому значенню pf незалежно від вибору номіналу конденсатора.

СИСТЕМА SVC:
SVC розшифровується як «Static Var Compensation».
Пристрій має 3 виходи SVC, які є ШІМ, керованими робочим циклом, які керують 3 реакторами з точністю до 1000 кроків.
Таким чином, контролер може забезпечувати майже будь-яку необхідну реактивну потужність на кожній фазі, що дозволяє відповідати точному необхідному PF, незалежно від вибору батареї конденсаторів.

ОСОБЛИВОСТІ:
• Проста у використанні зі зручною системою меню
• Легке автоматичне налаштування під навантаженням
• Автоматичне виправлення несправностей підключення
• Період вимірювання: регулюється 10-100 мс
• Реактивна корекція за 20 мс
• Варіанти виведення 24-18-12 кроків
• Усі кроки можуть керувати конденсаторами/тиристорами
• Усі ступені можуть бути одно- або трифазними
• Завжди точна корекція з виходами SVC
• Точність вимірювання 0,5%, справжня RMS
• 32-бітна точність вимірювання потужності
• Можливість компенсації низького струму (3 мА)
• Графічний РК-дисплей, 128x64 пікселів
• Гармонічні вимірювання всіх напруг і струмів
• Дисплей гармонійних спотворень (31 гармоніка)
• Осцилограф, дисплей форми сигналу
• Готовий до віддаленого моніторингу через GPRS та LAN
• Геолокація через GSM
• Дистанційне налаштування параметрів
• Увімкнено дистанційне покрокове керування
• Тривалий запис даних на флеш-пам'ять USB
• Годинник реального часу з батареєю
• 250 записів подій з датою і часом
• Екрани дисплея, що налаштовуються користувачем
• Регульовані межі сигналізації
• Конфігуровані релейні виходи
• Коефіцієнт трансформатора напруги для додатків середнього напруги
• Захищене паролем програмування передньої панелі
• Зменшена глибина панелі
• Герметична передня панель (IP65 з прокладкою)

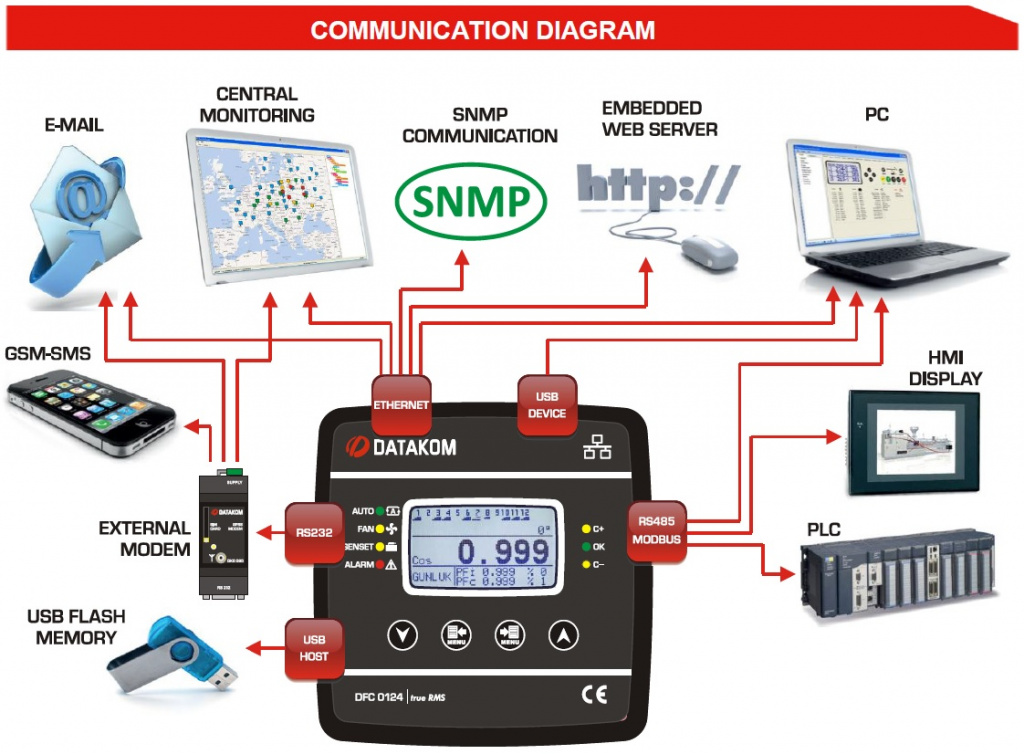

КОМУНІКАЦІЯ:
• Відправка GSM-SMS
• надсилання електронної пошти
• Центральний моніторинг через IP
• Веб-моніторинг
• Веб-програмування
• Безкоштовне програмне забезпечення для налаштування та моніторингу
• Modbus RTU RS-485
• Modbus TCP/IP
• SNMP
• Сервер TCP/IP
• TCP/IP клієнт
• UDP
• SMTP

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Вхід джерела живлення:
Від 85 до 270 В змінного струму
50 - 60 Гц номінальна (± 10%)
Споживана потужність: < 15 ВА
Діапазон введення вимірювань:
Напруга: 5 - 300 В AC (L-N)
10–520 В змінного струму (L-L)
Струм: 0,005 - 5,5 А змінного струму
Частота: 30 - 100 Гц
Точність:
Напруга: 0,5%+1 розряд
Поточний: 0,5%+1 цифра
Частота: 0,2%+1 розряд
Потужність (кВт, кВАр): 1,0%+2 розряд
Коефіцієнт потужності: 0,5%+1 цифра
Діапазон вимірювань:
Діапазон CT: 5/5A до 10’000/5A
Діапазон VT: від 0,1/1 до 5000,0/1
Діапазон кВт: від 0,1 кВт до 6,5 МВт
Навантаження напругою: < 0,1 ВА на фазу
Навантаження струму: < 0,5 ВА на фазу
Кількість крокових виходів: 24
Релейні виходи: 5 А при 250 В змінного струму
Виходи статичного контактора: 50 мА при 12 В постійного струму
Виходи SVC: 50 мА при 12 В постійного струму
Температурний вхід: датчик або перемикач PT100 (опціонально)
Робоча температура:
-20°C до +70°C (-4 до +176 °F).
Максимальна вологість: 95% без конденсації.
Ступінь захисту: IP 65 (передня частина з прокладкою)
IP 30 (назад)
Корпус: негорючий, відповідає вимогам ROHS
Монтаж: врізний монтаж із задніми кронштейнами
Розміри: 164x164x69 мм (ШxВxГ)
Розмір панелі: 140х140 мм
Вага: 700 гр
Директиви ЄС:
2006/95/EC (LVD)
2004/108/EC (EMC)
Довідкові норми:
EN 61010 (безпека)
EN 61326 (EMC)
