DATAKOM DFC-0124 PFC Контролер Компенсації Реактивної Потужності, 128x64 B&W disp, 144x144mm, 12steps + RS485 + SVC
Исходный текст
DATAKOM DFC-0108 allows the power factor of the installation to be stabilized to the requested value by switching capacitor banks and inductive reactors through contactors.
The unit allows the visualization of various AC parameters as a network analyzer. It makes harmonic analysis of voltages and currents up to the 31th component.
Stepping algorithms are selectable between various types.
Thanks to the automatic setup function, the commissioning and programming are made easy.
The optimal stepping program provides longest contactor and capacitor life cycles.
The unit fits into a standard 96x96mm panel opening.
FEATURES:
• Small size
• Cost effective and high performance
• True RMS AC measurements, high accuracy
• Easy commissioning through automatic setup
• Automatic CT reverse polarity correction
• Electronic/mechanical power counter selection
• Supports single-phase and tri-phase banks
• Per-phase regulation capability
• Connection/disconnection of all banks at once
• Adjustable delay timers
• Per phase and total V-A-kW-kVAr-cos display
• THD display of all V-I parameters (31 harmonic)
• VT ratio for MV applications
• kW and kVAr tick output possibility
• Front panel programmable
• Low panel depth, easy installation
• Wide temperature range
• Sealed front panel (IP54)
• Plug-in connection system, easy replacement
TECHNICAL SPECIFICATIONS:
Power Supply Input: 170 - 275VAC, 50 - 60Hz nominal (± 10%) between L1-N
Measurement Input Range:
Voltage inputs: 10 - 300 V AC (L-N)
20 - 520 V AC (L-L)
Current inputs: 0.2 – 5.5 A AC
Frequency: 30 - 100 Hz
Accuracy:
- Voltage: 0.5%+1digit
- Current: 0.5%+1 digit
- Frequency: 0.5%+1 digit
- Power(kW,kVAr): 1.0%+2digit
- Power factor: 0.5%+1 digit
Measurement Range:
- CT range: 5/5A to 5000/5A
- VT range: 0.1/1 to 200.0/1
- kW range: 0.1 kW to 6.5 MW
Power Consumption: < 4 VA
Voltage burden: < 0.1VA per phase
Current burden: < 1VA per phase
Relay Outputs: 5A @ 250VAC
Operating Temperature: -20°C to +70°C (-4 to +158F).
Maximum humidity: 95% non-condensing.
Degree of Protection: IP 54 (Front Panel), IP 30 (Back panel)
Enclosure: Non-flammable, ROHS compliant, ABS/PC (UL94-V0)
Installation: Flush mounting with rear retaining brackets
Dimensions: 102x102x53mm (WxHxD)
Panel Cutout: 92x92mm
Weight: 370 gr
EU Directives Conformity:
- 2006/95/EC (low voltage)
- 2004/108/EC (EMC)
Norms of reference:
- EN 61010 (safety requirements)
- EN 61326 (EMC requirements)
WE DO NOT SHIP THIS PRODUCT TO USA AND CANADA
2 789 / 5 000
Результаты перевода

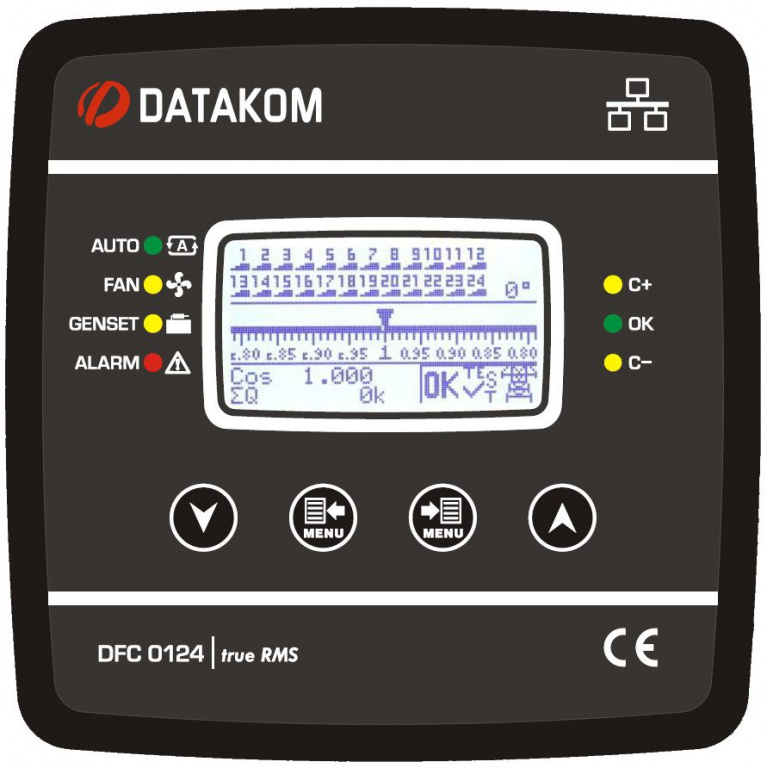

КОНТРОЛЕР РЕАКТИВНОЇ ПОТУЖНОСТІ DATAKOM DFC-0124 SVC
DFC-0124 — це вдосконалений, точний 24-ступінчастий пристрій для контролю коефіцієнта потужності та вимірювання, що пропонує неперевершені можливості інтернет-моніторингу в стандартному корпусі для монтажу на панель 144x144 мм.
Пристрій має різні моделі, які пропонують 12-18-24 кроки виходу. Виходи можуть бути обрані як драйвери контактора або статичного комутатора в блоках по 6. Кожен вихід здатний управляти одно- або трифазним, конденсаторним або реакторним.
Пристрій дуже простий в установці та введенні в експлуатацію завдяки функціям автоматичного налаштування та корекції підключення.
У пристрій вбудовані широкі комунікаційні можливості. Для цього не потрібні зовнішні компоненти.
Сам пристрій є веб-сторінкою, яку можна відкрити через будь-який браузер для віддаленого моніторингу. Функція центрального моніторингу може контролювати тисячі метрів на одному екрані.
Завдяки своїм виходам SVC він може відповідати точному цільовому значенню pf незалежно від вибору номіналу конденсатора.
СИСТЕМА SVC:
SVC розшифровується як «Static Var Compensation».
Пристрій має 3 виходи SVC, які є ШІМ, керованими робочим циклом, які керують 3 реакторами з точністю до 1000 кроків.
Таким чином, контролер може забезпечувати майже будь-яку необхідну реактивну потужність на кожній фазі, що дозволяє відповідати точному необхідному PF, незалежно від вибору батареї конденсаторів.
ОСОБЛИВОСТІ:
• Проста у використанні зі зручною системою меню
• Легке автоматичне налаштування під навантаженням
• Автоматичне виправлення несправностей підключення
• Період вимірювання: регулюється 10-100 мс
• Реактивна корекція за 20 мс
• Варіанти виведення 24-18-12 кроків
• Усі кроки можуть керувати конденсаторами/тиристорами
• Усі ступені можуть бути одно- або трифазними
• Завжди точна корекція з виходами SVC
• Точність вимірювання 0,5%, справжня RMS
• 32-бітна точність вимірювання потужності
• Можливість компенсації низького струму (3 мА)
• Графічний РК-дисплей, 128x64 пікселів
• Гармонічні вимірювання всіх напруг і струмів
• Дисплей гармонійних спотворень (31 гармоніка)
• Осцилограф, дисплей форми сигналу
• Готовий до віддаленого моніторингу через GPRS та LAN
• Геолокація через GSM
• Дистанційне налаштування параметрів
• Увімкнено дистанційне покрокове керування
• Тривалий запис даних на флеш-пам'ять USB
• Годинник реального часу з батареєю
• 250 записів подій з датою і часом
• Екрани дисплея, що налаштовуються користувачем
• Регульовані межі сигналізації
• Конфігуровані релейні виходи
• Коефіцієнт трансформатора напруги для додатків середнього напруги
• Захищене паролем програмування передньої панелі
• Зменшена глибина панелі
• Герметична передня панель (IP65 з прокладкою)

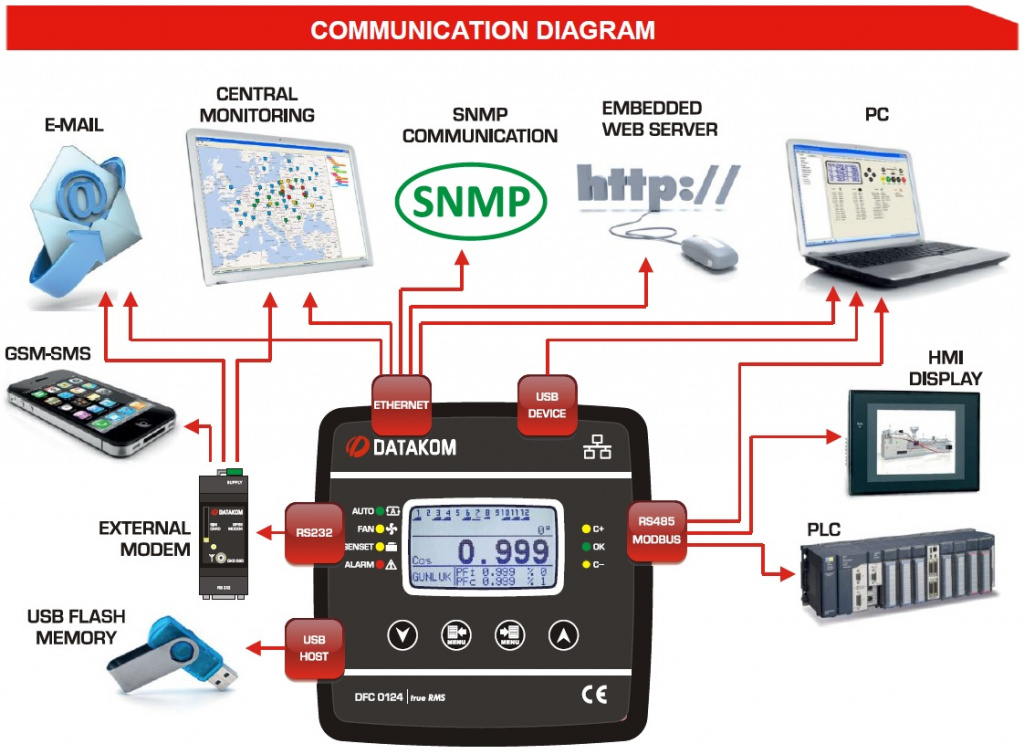

КОМУНІКАЦІЯ:
• Відправка GSM-SMS
• надсилання електронної пошти
• Центральний моніторинг через IP
• Веб-моніторинг
• Веб-програмування
• Безкоштовне програмне забезпечення для налаштування та моніторингу
• Modbus RTU RS-485
• Modbus TCP/IP
• SNMP
• Сервер TCP/IP
• TCP/IP клієнт
• UDP
• SMTP
