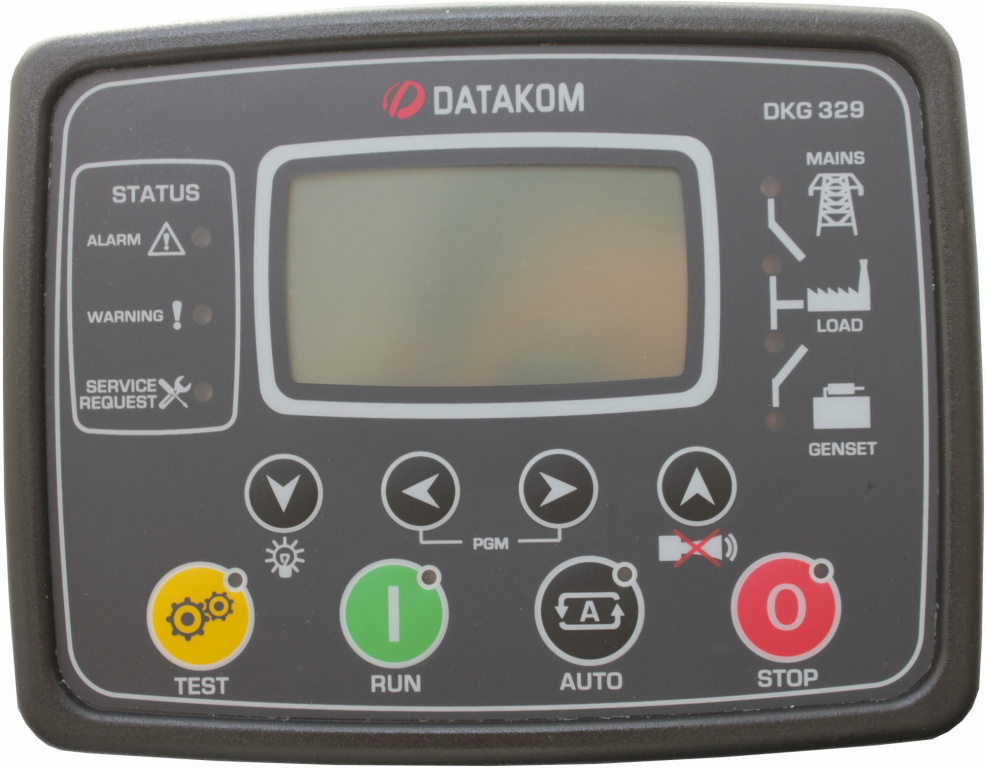

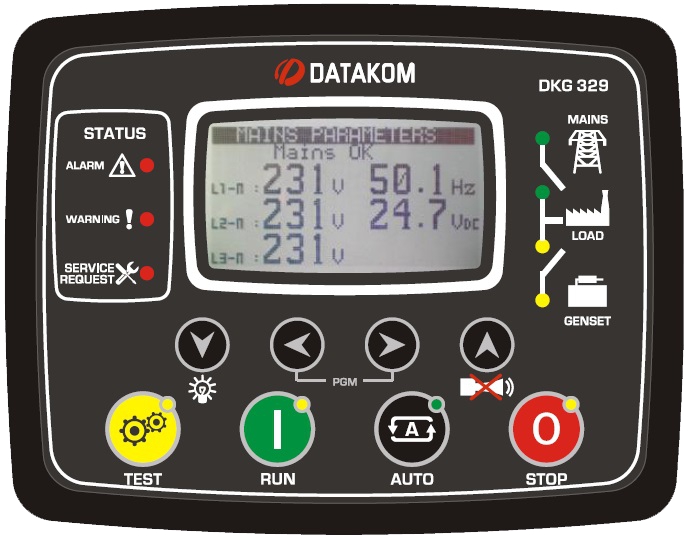

DATAKOM DKG-329 Контролер автоматичного введення резерву (АВР) з синхроскопом
DATAKOM DKG-329 - це контрольно-захисна панель, призначена для моніторингу 3-фазної напруги в мережі, передачі команд дистанційного запуску на генераторні установки та перемикання як генератора, так і мережевих контакторів.
Пристрій має внутрішній синхронізатор для безперебійної передачі даних в обох напрямках. Кількість генераторних установок для запуску перед перенесенням можна вибрати, що дозволяє підтримувати декілька генераторних установок.
У положенні АВТОМАТИЧНО пристрій контролює фазні напруги мережі. У разі збою в мережі він контролює дистанційний запуск і передачу навантаження генераторної установки, а коли генератор працює, він контролює внутрішні захисти та зовнішні входи несправностей. Якщо виникає несправність, пристрій автоматично відключає дистанційний запуск і вказує джерело несправності відповідною світлодіодною лампою та текстом.
Пристрій надає повний набір цифрових параметрів програми. Усі програми можна змінювати за допомогою кнопок на передній панелі і не потребують зовнішнього пристрою.
Пристрій може ініціювати модемні дзвінки та надсилати SMS-повідомлення в умовах несправності.
За допомогою програми RAINBOW на базі WINDOWS можна контролювати та контролювати роботу системи локально або віддалено.
Пристрій підтримує протокол MODBUS, що забезпечує зв'язок з ПЛК та системами управління будівлею. Протокол MODBUS також підтримується через модеми GSM та PSTN.
ВИМІРЮВАННЯ:
Напруги генератора: L1-N, L2-N, L3-N
Напруги генератора: L1-L2, L2-L3, L3-L1
Частота генератора
Напруги мережі: L1-N, L2-N, L3-N
Напруги мережі: L1-L2, L2-L3, L3-L1
Частота мережі
Ампер навантаження: L1, L2, L3
Навантаження кВт: L1, L2, L3, сумар
Навантаження кВАр: L1, L2, L3
Навантаження pf: L1, L2, L3, сумарна
Фазовий кут синхроскопа
Напруга батареї
ОСОБЛИВОСТІ:
- Справжні RMS вимірювання
- Синхроскоп і перевірка синхронізації
- Без передачі на розрив і без випробування на розривне навантаження
- Автоматичне керування контактором
- Підтримка декількох генераторних установок
- Скидання навантаження, фіктивне навантаження
- Реєстрація подій з відміткою часу та вимірюваннями
- Годинник реального часу з батареєю
- Вбудований щоденний / щотижневий / місячний тренажер
- Щотижневий графік роботи програми
- Налаштування параметрів
- послідовний порт RS-232
- Безкоштовне програмне забезпечення для віддаленого моніторингу MS-Windows
- Підтримка GSM та PSTN модемів
- Відправка SMS-повідомлення GSM у разі несправності
- Комунікації MODBUS
- Підтримка кількох мов
- Можливість відображення логотипу клієнта
- Виходи контактора 16 А
- Напівпровідникові керуючі виходи постійного струму на 1 А
- Настроювані цифрові входи: 7
- Настроювані цифрові виходи: 3
- Загальна кількість цифрових виходів: 6
- Можливість розширення вводу-виводу
- Система вставного підключення
- Герметична передня панель
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга генератора: від 0 до 300 В-AC (Ph-N)
Частота генератора: 0-100 Гц.
Напруга мережі: від 0 до 300 В-AC (Ph-N)
Частота мережі: 0-100 Гц.
Діапазон живлення постійного струму: від 9,0 до 33,0 В постійного струму
Випадки прокручування: витримує 0 В протягом 100 мс.
Типовий струм очікування: 100 мА постійного струму
Максимальний робочий струм: 200 мА-DC (Релейні виходи відкриті)
Виходи реле генератора/мережевого контактора: 16 А / 250 В
Виходи постійного струму: 1 А при 28 В захищений напівпровідниковий вихід
Входи струму: від ТТ, .../5А. Максимальне навантаження 0,7 ВА на фазу.
Послідовний порт: RS-232, 9600 бод, без паритету, 1 біт стоп
Робоча температура: -20°C (-4°F) до 70°C (158°F).
Температура зберігання: -40°C (-40°F) до 80°C (176°F).
Максимальна вологість: 95% без конденсації.
Розміри: 172 x 134 x 46 мм (Ш x В x Г)
Розміри вирізу в панелі: мінімум 151x111 мм.
Вага: 300 г (прибл.)
Матеріал корпусу: високотемпературний ABS/ПК (UL94-V0)
Захист IP: IP65 з передньої панелі, IP30 із задньої панелі
Установка: монтаж на плоскій поверхні на корпусі типу 1.
Довідкові стандарти відповідності CE:
EN 61010 (вимоги безпеки)
EN 61326 (вимоги EMC)
Відповідність UL / CSA: сертифікат № 20110527-E314374
UL 508, видання 17
UL 2200, 1-е видання.
UL 840, видання 3
CSA C22.2 NO. 14 - Видання 10
