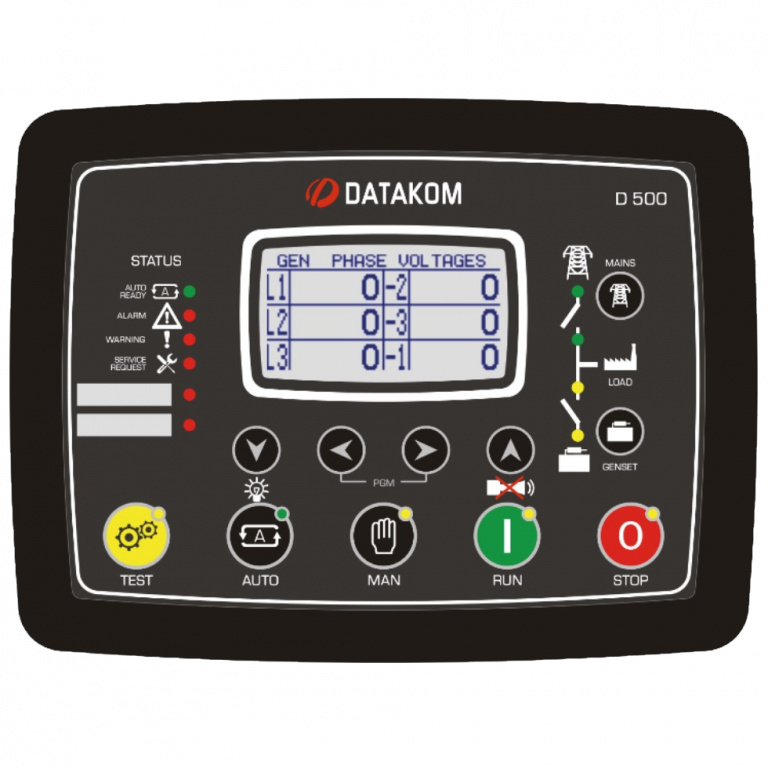

D-500 MK2 - це контролер генераторної установки нового покоління, що поєднує багатофункціональність і широкі комунікаційні можливості разом з надійною та недорогою конструкцією. Той самий контролер забезпечує синхронізацію, розподіл навантаження, функції AMF, ATS, дистанційного запуску, керування двигуном та віддаленої панелі дисплея. Модуль готовий до віддаленого моніторингу через GSM або Ethernet за допомогою вставних комунікаційних модулів.

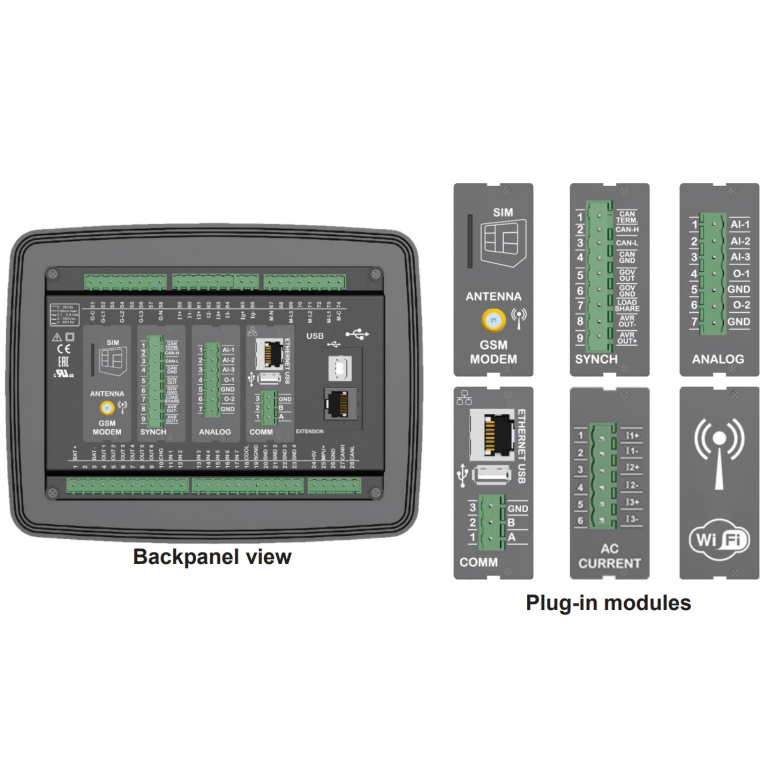

Різні модулі плагінів надають необмежені можливості розширення, що дозволяє задовольнити будь-які особливі вимоги. Пристрій відповідає і переважно перевищує найсуворіші світові стандарти безпеки, вібрації та навколишнього середовища для промислової категорії. Функції програмного забезпечення доповнюються простим процесом оновлення мікропрограми через порт USB. Програмне забезпечення для ПК на базі Windows дозволяє здійснювати моніторинг і програмування через USB, RS-485, Ethernet і GPRS. Сервіс веб-моніторингу Rainbow Scada дозволяє контролювати та контролювати необмежену кількість генераторів через будь-який веб-браузер.

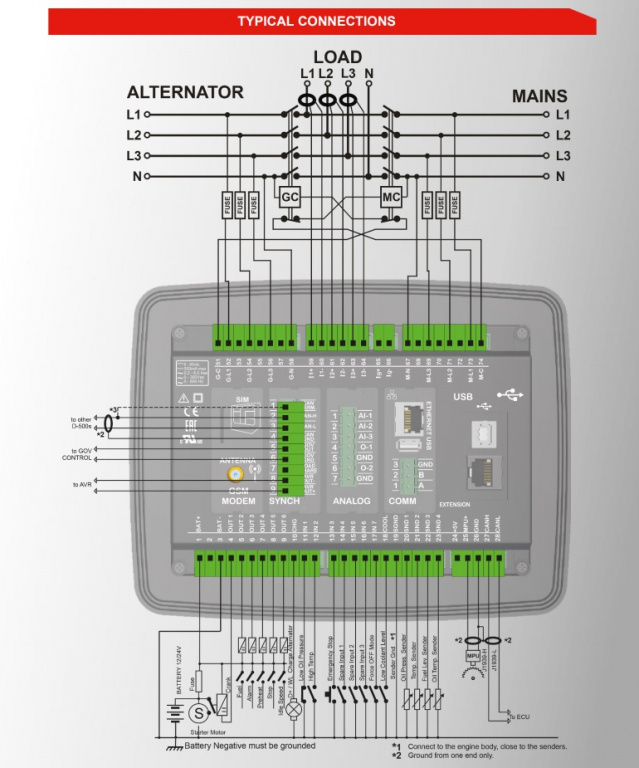

ФУНКЦІОНАЛІ:
- Синхронізатор декількох генераторів і розподіл навантаження
- Багатогенераторний мережевий синхронізатор
- Одна генераторна установка паралельно електромережі
- Блок AMF з безперебійною передачі
- Блок ОПР з безперебійною пересадкою
- Контролер дистанційного запуску
- Контролер ручного запуску
- Контролер двигуна
- Дистанційний дисплей і блок керування
- Відображення форми сигналу V & I
- Гармонічний аналіз V & I
КОМУНІКАЦІЯ:
- Порт Ethernet (10/100 Мб)
- GSM-GPRS
- Вбудований веб-сервер
- Веб-моніторинг
- Веб-програмування
- Центральний моніторинг через Інтернет
- Відправка SMS-повідомлень
- Відправка електронною поштою
- Центральний моніторинг
- Modbus RTU через RS-485
- Modbus TCP/IP
- SNMP
- USB-хост
- CANBUS-2 для міжмодульного зв'язку.
- USB-пристрій
- Програмне забезпечення для ПК: Rainbow Plus
- J1939-CANBUS для електронних двигунів
ХАРАКТЕРИСТИКИ:
• Підтримка дизельних та газових генераторів
• Підтримка роботи 400 Гц
• 400 журналів подій, повний знімок
• Усі параметри передньої панелі можна редагувати
• 3-рівневий пароль конфігурації
• 128x64 графічний РК-дисплей
• Мови, які можна завантажити
• Відображення форми сигналу V & I
• Гармонічний аналіз V & I
• Синхроскоп і перевірка синхронізації
• Дозволяє закриті передачі
• Виходи MCB і GCB 16 А
• 8 конфігурованих цифрових входів
• Входи можна розширити до 40
• 8 настроюваних цифрових виходів
• Виходи можна розширити до 40
• 7 конфігурованих аналогових входів
• CANBUS-J1939 і MPU
• 3 настроювані службові сигналізації
• Кілька топологій
• 6xCT, справжнє вимірювання мережі
• Підтримує до 48 генераторів
• Автоматичне навчання/саморегулювання
• Пряме керування регулятором та AVR
• Узгодження напруги та фази
• Розподіл навантаження кВт і кВАр
• Справжня м'яка передача в обидві сторони
• Функції PLC
• Peak Lopping / пікове гоління
• Захист від роз'єднання мережі
• захист R.O.C.O.F
• Захист зсуву вектора
• Захист від зворотного живлення
• Перевищена/нижча частота. Охорона
• Захист від перенапруги
• Розумне управління навантаженням
• Розумне секвенування генераторних установок
• Підтримка пріоритету запуску/зупинки
• Рівне старіння генераторних установок
• Базове навантаження (експорт електроенергії)
• Підтримка некерованого розподіленого експорту електроенергії
• Підтримка AVR і GOV
• Зондування несправної шини
• Багаторазовий автоматичний тренажер
• Тижневий графік роботи
• Подвійне взаємне резервування з однаковим старінням генераторних установок
• Ручне «точне регулювання швидкості» на вибраних ЕБУ
• Автоматичне керування паливним насосом
• Вимкнути функцію захисту
• Захист від надмірної потужності
• Захист від зворотного живлення
• Захист IDMT від перевантаження
• Скидання навантаження, фіктивне навантаження
• Багаторазове управління навантаженням
• Захист від дисбалансу струму
• Захист від дисбалансу напруги
• Сигналізація заповнення та крадіжки палива
• Привід контактора та MCB
• Акумуляторний годинник реального часу
• Контроль холостого ходу
• Увімкнено зарядку акумулятора
• Підтримка бойового режиму
• Кілька номінальних умов
• 4-квадрантні лічильники потужності генераторної установки
• Лічильники електромережі
• Лічильник заправки палива
• Лічильник витрати палива
• Діагностика модему та Ethernet
• Можливість налаштування через USB, RS-485, Ethernet та GPRS
• Безкоштовна програма налаштування
• Дозволяє керувати SMS
• Готовий до центрального моніторингу Ethernet і GPRS
• Підтримка мобільної генераторної установки
• Автоматична геолокація GSM
• Підключення GPS (USB і RS232)
• Підтримка динамічного DNS
• Легке оновлення мікропрограми USB
• Клас IP65 зі стандартною прокладкою

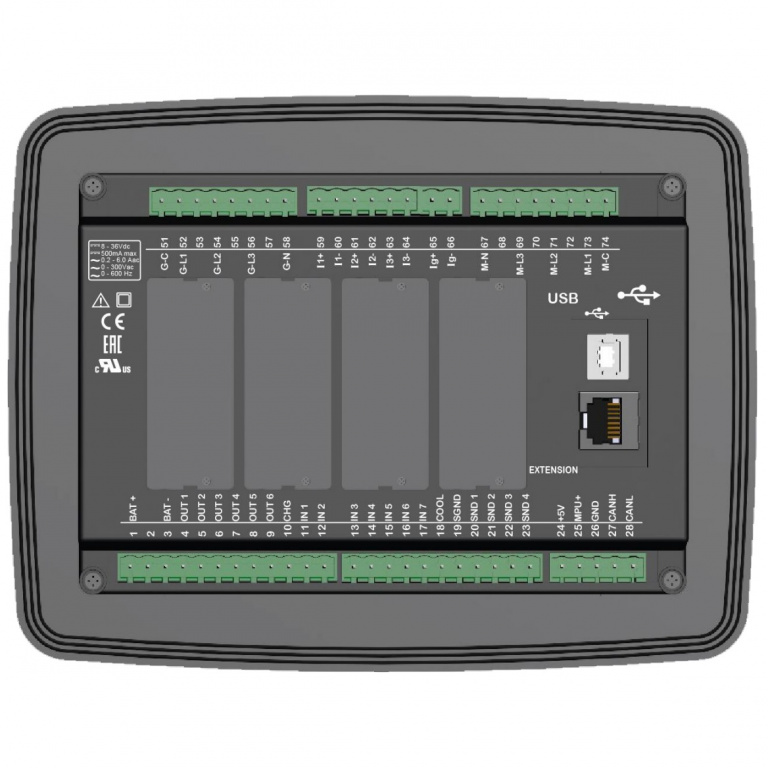

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга генератора: від 0 до 300 В-AC (Ph-N)
Частота генератора: 0-600 Гц.
Напруга мережі: від 0 до 300 В-AC (Ph-N)
Частота мережі: 0-600 Гц.
Топологія: 1-2-3 фази, з нейтраллю або без неї
Діапазон живлення постійного струму: від 8,0 до 36,0 В постійного струму.
V-A-cos Точність: 0,5% + 1 цифра
кВт-кВА-кВАр Точність: 1,0% + 1 розряд
Споживання струму: 500 мА-DC макс.
Входи струму: від трансформаторів струму. ../5A або ../1A.
Цифрові входи: вхідна напруга від 0 до 36 В постійного струму.
Діапазон аналогового входу: 0-5000 Ом.
Виходи контактора мережі та генератора: 16 А при 250 В
Виходи постійного струму: захищені напівпровідникові виходи MOSFET,
номінальна напруга 1 А при 28 В постійного струму
Випадки прокручування: витримує 0 В протягом 100 мс.
Напруга магнітного датчика: від 0,5 до 50 Впк.
Частота магнітного сприйняття: від 0 до 20000 Гц.
Збудження зарядного генератора: 2 Вт.
Екран: 2,9", 128x64 пікселів
Порт Ethernet: 10/100 Мбіт
USB-пристрій: USB 2.0 Повна швидкість
Хост USB: USB 2.0 Повна швидкість
Порт RS-485: швидкість передачі даних на вибір (2400-115200 бод)
Порт RS-232: швидкість передачі даних на вибір (2400-115200 бод)
Робоча температура: від -20°C до 70°C (-4 до +158°F)
Температура зберігання: від -40°C до 80°C (-40 до +176°F)
Максимальна вологість: 95% без конденсації.
Захист IP: IP65 з передньої панелі, IP30 із задньої панелі (з
прокладка)
Розміри: 211 x 162 x 42 мм (Ш x В x Г)
Розміри вирізу в панелі: мінімум 176 x 121 мм.
Вага: 500 г (прибл.)
Матеріал корпусу: високотемпературний, негорючий ABS/ПК
Установка: монтаж на плоскій поверхні на корпусі типу 1. Задній
фіксують пластикові скоби.
ВІДПОВІДНІСТЬ:
Відповідність директивам ЄС
-2014/35/EC (низька напруга)
-2014/30/EC (електромагнітна сумісність)
Довідкові норми:
EN 61010 (вимоги безпеки)
EN 61326 (вимоги EMC)
Сумісність з UL і CSA:
• UL 6200, Органи керування для стаціонарних агрегатів з приводом від двигуна
(Файл № - 20140725-E314374)
• CAN/CSA C22.2 № 14-13 – Промислове контрольне обладнання
