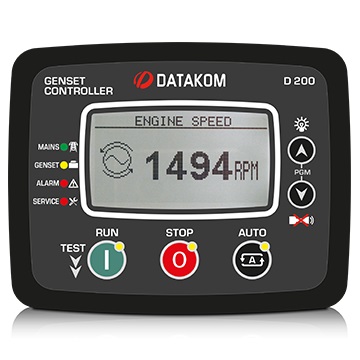

DATAKOM D-200 — це найдешевший контролер генераторної установки, готовий для моніторингу через Інтернет.
Незважаючи на невеликі розміри і низьку вартість, його основними перевагами є багатофункціональність, підтримка кількох топологій, гармонічний аналіз і детальні вимірювання потужності.
Функції програмного забезпечення доповнюються легким оновленням мікропрограми через порт USB.
Програмне забезпечення для ПК на базі Windows дозволяє здійснювати моніторинг та програмування через USB та GPRS.
Веб-сервіс Rainbow Scada дозволяє контролювати та контролювати необмежену кількість генераторних установок з одного центрального місця.
ФУНКЦІОНАЛІ:
• Блок AMF
• Блок ОПР
• Контролер дистанційного запуску
• Контролер ручного запуску
• Контролер двигуна

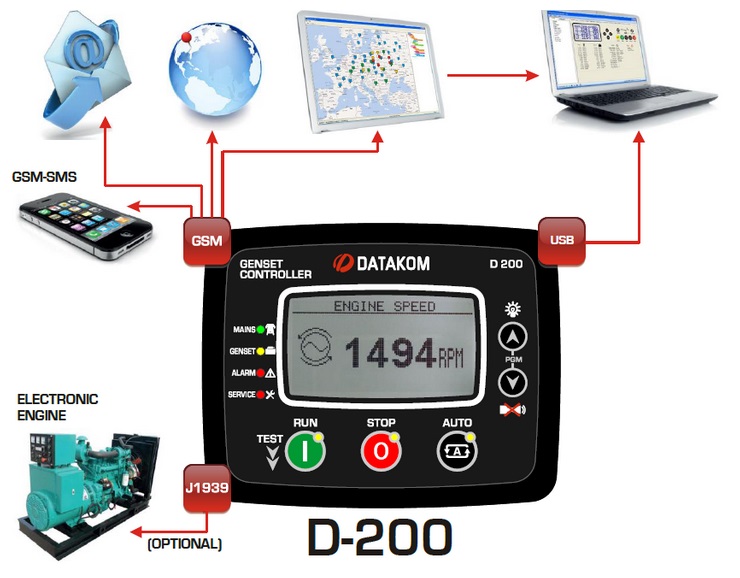

КОМУНІКАЦІЯ:
• 4-смуговий GPRS модем (опціонально)
• USB-пристрій
• J1939-CANBUS (додатково)
• Геолокація через GSM
• Центральний моніторинг Інтернету
• Відправка SMS-повідомлень
• Надсилання електронної пошти
• Безкоштовне програмне забезпечення для ПК: Rainbow Plus
ОСОБЛИВОСТІ:
• Підтримка дизельних та газових генераторів
• Підтримка роботи 400 Гц
• 400 журналів подій, повний знімок
• Усі параметри передньої панелі можна редагувати
• 3-рівневий пароль конфігурації
• 128x64 графічний РК-дисплей
• Мови, які можна завантажити
• Відображення форми сигналу V & I
• Гармонічний аналіз V & I
• Виходи MCB і GCB 16 А
• 6 конфігурованих цифрових входів
• 5 настроюваних цифрових виходів
• 3 аналогових входи, що налаштовуються
• Стандартний вхід MPU
• Додатковий CANBUS-J1939
• 3 настроювані службові сигналізації
• Подвійне взаємне резервування з однаковим старінням генераторних установок
• Ручне «точне регулювання швидкості» на вибраних ЕБУ
• Автоматичне керування паливним насосом
• Вимкнути функцію захисту
• Захист від надмірної потужності
• Захист від зворотного живлення
• Захист IDMT від перевантаження
• Скидання навантаження, фіктивне навантаження
• Багаторазове управління навантаженням
• Захист від дисбалансу струму
• Захист від дисбалансу напруги
• Сигналізація заповнення та крадіжки палива
• Контроль холостого ходу
• Увімкнено зарядку акумулятора
• Підтримка бойового режиму
• Кілька номінальних умов
• Привід контактора та MCB
• 4-квадрантні лічильники потужності генераторної установки
• Лічильники електромережі
• Лічильник заправки палива
• Лічильник витрати палива
• Дисплей діагностики модему
• Можливість налаштування з USB та GPRS
• Безкоштовна програма налаштування
• Дозволяє керувати SMS
• Готовий до центрального моніторингу
• Підтримка мобільної генераторної установки
• Автоматична геолокація GSM
• Легке оновлення мікропрограми USB
• Клас IP65 з додатковою прокладкою
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
- Діапазон живлення постійного струму: від 9,0 до 33,0 В постійного струму.
- Споживання постійного струму:
- 250 mA-DC типовий при 12V-DC
- 125 mA-DC типовий при 24V-DC
- 500 мА-DC макс. при 12 В постійного струму
- 250 мА-DC макс. при 24 В постійного струму
Напруга генератора: від 0 до 330 В-AC (Ph-N), від 0 до 570 В Ph-Ph
Частота генератора: 0-500 Гц.
Напруга мережі: від 0 до 330 В-AC (Ph-N), від 0 до 570 В Ph-Ph
Частота мережі: 0-500 Гц.
Входи струму: від трансформаторів струму. ../5А.
Діапазон CT: 5/5A до 5000/5A
Діапазон VT: від 0,1/1 до 6500/1
Діапазон кВт: від 0,1 кВт до 65 000 кВт
Точність:
- Напруга: 0,5%+1 розряд
- Поточний: 0,5%+1 цифра
- Частота: 0,5%+1 цифра
- Потужність (кВт, кВАр): 1,0%+2 цифри
- Коефіцієнт потужності: 0,5 %+1 цифра
Цифрові входи: вхідна напруга від 0 до 36 В постійного струму.
Діапазон аналогового входу: 0-5000 Ом.
Виходи контактора мережі та генератора: 16 А при 250 В
Виходи постійного струму: захищені напівпровідникові виходи MOSFET, номінальна напруга 1 А при 28 В постійного струму
Випадки прокручування: витримує 0 В протягом 100 мс.
Напруга магнітного датчика: від 0,5 до 30 В-RMS.
Частота магнітного сприйняття: від 10 до 10000 Гц.
Збудження генератора заряду: 100 мА при 12 В постійного струму, 200 мА при 24 В постійного струму
USB-пристрій: USB 2.0 Повна швидкість
Робоча температура: від -20°C до 70°C (-4 до +158°F).
Температура зберігання: від -40°C до 80°C (-40 до +176°F).
Максимальна вологість: 95% без конденсації.
Захист IP: IP54 з передньої панелі, IP30 із задньої панелі.
Розміри: 133 x 107 x 47 мм (Ш x В x Г)
Розміри вирізу в панелі: мінімум 117 x 87 мм.
Вага: 250 г (прибл.)
Матеріал корпусу: високотемпературний, негорючий, ABS/ПК, сумісний з ROHS
Монтаж: Заподібний монтаж із задніми фіксуючими пластиковими кронштейнами.
Відповідність директивам ЄС
-2006/95/EC (низька напруга)
-2004/108/EC (електромагнітна сумісність)
Довідкові норми:
- EN 61010 (вимоги безпеки)
- EN 61326 (вимоги EMC)
Сумісність з UL: UL 6200, елементи керування для стаціонарних агрегатів з приводом двигуна (номер сертифіката - 20140725-E314374)
Сумісність CSA: CAN/CSA C22.2 № 14-2005 – Обладнання промислового контролю
