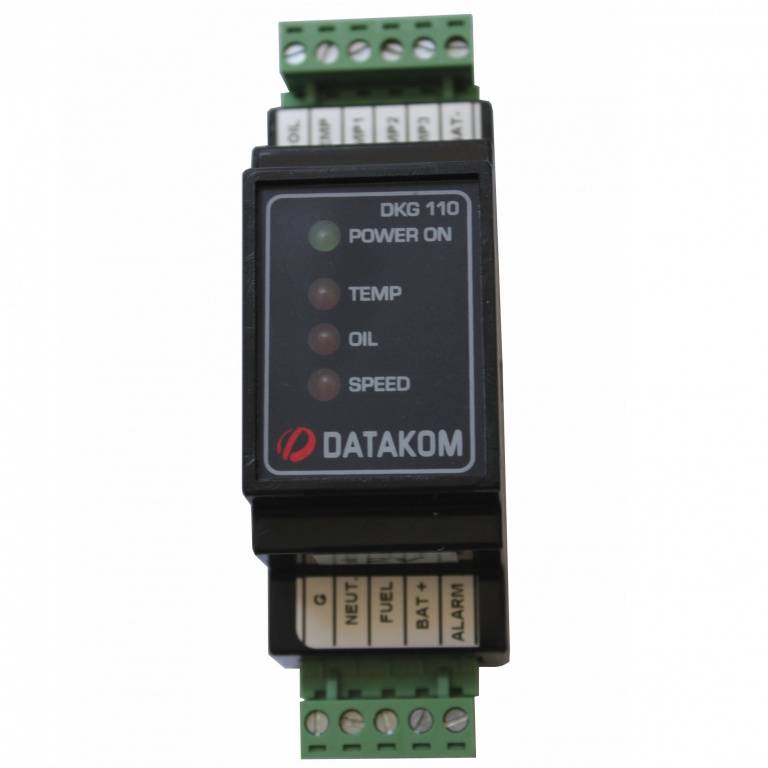

Модель DATAKOM DKG-110 - це недорогий блок захисту двигуна, керований мікропроцесором, призначений для використання в ручних генераторних установках як пристрій безпечного відключення. Цей пристрій монтується на стандартній DIN-рейці всередині панелі керування генератором.
Пристрій пропонує основні функції захисту для генератора, такі як висока температура двигуна, низький тиск масла в двигуні та перевищення швидкості/низька швидкість генератора.
Кожен світлодіод сигналізації має окремий напівпровідниковий вихід, що дозволяє використовувати віддалені візуальні сигнальні вогні. Пристрій має параметри «Енергія до зупинки» та 60 Гц, вибрані на етапі виготовлення. Пристрій має різні моделі для електростанцій 12 і 24 вольт.
Він пропонує основні функції захисту для генераторної установки, як-от висока температура двигуна, низький тиск масла в двигуні та перевищення/низька швидкість генератора.
Обмеження для правильної частоти генератора – від 30 до 57 Гц. Затримка на 3 секунди забезпечується для запуску високого струму.
Сигнал Safety On приймається з входу напруги генератора змінного струму.
Пристрій зазвичай вмикається за допомогою кнопки пуск/стоп на панелі керування. Він живить паливний соленоїд двигуна. При включенні живлення індикатор живлення постійно світиться. Коли захист активний, світлодіод буде блимати.
Пристрій доступний у пакеті для кріплення на DIN-рейку зі стандартними розмірами 36x116x60 мм.
• На DIN-рейку
• Низька вартість
• Виходи реле палива та сигналізації
• 3 виходи напівпровідникових ламп
• Вхідна напруга генератора
• Витримує відключення при запуску
• Стандартні розміри, ширина 36 мм
• Система вставного з'єднання для легкої заміни.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Покрокове управління: 8-розрядний мікроконтролер.
Напруга генератора: від 50 до 277 В змінного струму (Ph-N)
Частота генератора: від 20 до 100 Гц.
Діапазон живлення постійного струму:
9-18 В-DC (моделі 12 В)
Від 18 до 33 В постійного струму (моделі 24 В)
Поточне споживання:
80 mA-DC типовий (без сигналізації)
120 мА-DC макс. (виходи відкриті)
Загальний вихідний постійний струм: 10A-DC.
Макс. Струм для кожного релейного виходу: 10А.
Макс. Струм для кожного виходу сигналізації: 250 мА.
Робоча температура: -10C (14F) до 60 C (140F).
Температура зберігання: -20C (-4F) до 80 C (176F).
Максимальна вологість: 95% без конденсації.
Розміри: 36 x 116 x 60 мм (Ш x В x Г)
Вага: 90 г (прибл.)
Відповідність (директиви ЄС)
-73/23/EEC та 93/68/EEC (низька напруга)
-89/336/EEC, 92/31/EEC та 93/68/EEC (електромагнітна сумісність)
Довідкові норми:
EN 61010 (вимоги безпеки)
EN 50081-2 (вимоги EMC)
EN 50082-2 (вимоги EMC)
