Щит управления генератором ELPRO-32ES20, автоматическое переключение нагрузки до 32А, IP20

Щит управления генератором ELPRO-32ES20, автоматическое переключение нагрузки до 32А, IP20

09.02.2017

Щит управления генератором ELPRO-32ES20, автоматическое переключение нагрузки до 32А, IP20

Щит управления генератором ELPRO-32ES20, автоматическое переключение нагрузки до 32А, IP20

Представляем Вашему вниманию #щиты автоматического управления генераторными установками на базе процессоров #DATAKOM.
Щиты автоматического управления #ELPRO, выполнены на основе контроллеров ДАТАКОМ и предназначены для автоматического управления одно- и трех- фазными дизельными и газовыми электрогенераторными установками, а также - портативными бензиновыми электростанциями.
Контроллеры отслеживают состояния датчиков двигателя, состояние фаз внешней электросети и генератора переменного тока установки, а также - выполняют функцию автоматического ввода резерва (#АВР).
В случае выхода параметров внешней сети за установленные пределы или полного пропадания даже одной из ее фаз, щит производит пуск генераторной установки и коммутирует цепи нагрузки на питание от генератора.
После нормализации параметров внешней электросети, контроллер отключает двигатель генераторной установки и переключает нагрузку обратно на питание от внешней сети.

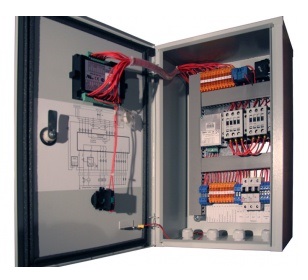

Данные щиты имеют в своем составе следующие элементы: управляющий контроллер, блок контакторов для коммутации нагрузки, зарядное устройство стартового аккумулятора двигателя, предохранители, клавишу аварийного останова и защитный автоматический выключатель.
В зависимости от модели, данные щиты могут использоваться для коммутации различных мощностей нагрузки, а также - использоваться для наружного или внутреннего настенного монтажа в непосредственной близости от электрогенераторной установки.
Щиты просты в подключении, удобны и надежны в работе.

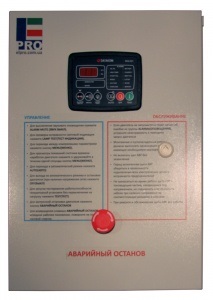

Щит управления генератором ELPRO-32ES20, автоматическое переключение нагрузки до 32А, IP20

Щит управления генератором ELPRO-32ES20, автоматическое переключение нагрузки до 32А, IP20
Данный #щит является полнофункциональным устройством для управления бензиновой, дизельной или газовой электрогенераторной установкой. В автоматическом режиме Щит контролирует напряжение фаз основной электросети, обеспечивает автоматический запуск, останов и переключение нагрузки, отслеживает аварийные ситуации и выдает сигналы предупреждений или аварий на индикаторы и дополнительные выходы, при необходимости останавливает двигатель и отображает причины отключения соответствующими светодиодами.
Щит выполняет функции измерения и контроля линейных напряжений, частоты, контроля чередования фаз и асимметрии фаз трёхфазных источников электроснабжения. Щит выполняет автоматический запуск и контроль работоспособности генераторной установки, используемой в качестве резервного источника питания при отключении или аварии основного питания.
Данный щит снабжен программируемым входом для дистанционного управления генераторной установкой, зарядным устройством (далее – ЗУ) для заряда аккумулятора генераторной установки в непрерывном режиме, а также может быть подключён к ПК или модему для контроля, изменения параметров и обмена данными.
Технические характеристики:
Напряжение питания контроллера щита: 9-30 VDC
Максимальный ток потребления: 130 mA-DC
Максимальное напряжение заряда аккумулятора :13.7 VDC
Максимальный ток заряда аккумулятора: 4 А ±5%
Диапазон напряжения питания ЗУ: 170-270 VAC
Диапазон напряжения генератора: 0-300 VAC
Диапазон напряжения сети: 0-300 VAC
Частота переменного тока: 0-100 Hz
Максимально допустимый ток нагрузки (250VAC): 32А
Максимально допустимая мощность однофазной нагрузки :6кВт
Максимально допустимая мощность трехфазной нагрузки :18кВт
Метод измерения напряжения: RMS
Допустимое сопротивление входа датчика температуры: 5 кОм
Допустимое сопротивление входа датчика давления масла: 5 кОм
Контакты реле «Crank» (Стартер): 20 A 12V-DC
Контакты реле «Alarm» (Выход сигнализации): 10 A 12V-DC
Контакты реле «Fuel» (Топливный соленоид): 10 A 12V-DC
Контакты реле «Spare output» (Резервный выход): 10 A 12V-DC
Контакты входов 7-12 : 10 A 12V-DC
Параметры подключения порта управления : 2400 bauds, no parity, 1 stop bit.
Рабочий диапазон температур: -40..+60°С
Габаритные размеры корпуса без учёта креплений (Ш*В*Г): 350 х 500 х 220 мм
Степень защиты: IP20
Вес: 8.9 кг
