DATAKOM DKM-430-PRO Багатоканальний аналізатор електричних мереж, 30 входів струмових трансформаторів, 24 входів запобіжників, 1.9” РК-дисплей, RS-485, USB/Device, 2 дискретні входи, 2 виходи, Джерело живлення змінного струму.
▼ DATAKOM DKM-430-PRO Datasheet
▼ User Manual V-1.8
▼ DATAKOM DKM-430-PRO User Manual
▼ DATAKOM DKM-430-PRO UL-CSA Certificate

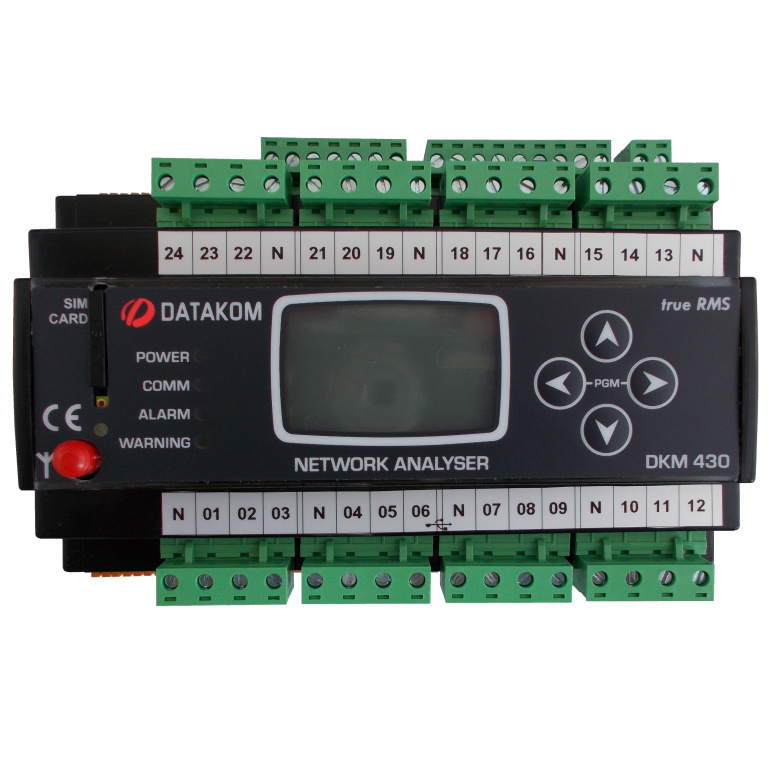

DKM-430-PRO БАГАТОМЕРЕЖЕВИЙ АНАЛІЗАТОР
• ЕКВІВАЛЕНТНО 10 АНАЛІЗАТОРАМ
• 1 МБ ПАМ'ЯТИ ЗАПИСІВ
• 30 x ВХОДІВ КТ
• 24 ДЕТЕКТОРИ ЗАПОЖИНИКІВ
• ГАРМОНІЧНИЙ АНАЛІЗ
• ВНУТРІШНІЙ GPRS МОДЕМ (НЕОБОВ'ЯЗКОВО)
DKM-430-PRO - це точний прилад, який дозволяє вимірювати, записувати та віддалено контролювати 10 3-фазних або 30 однофазних фідерів (або будь-якої комбінації цих двох) в розподільних панелях змінного струму.
Пристрій пропонує додаткові 24 входи, які можна використовувати як детектори FUSE або цифрові входи. Доступно кілька комбінацій цих двох.
Додатковий внутрішній GPRS-модем дозволяє віддалено контролювати та керувати розподільною панеллю без використання будь-якого додаткового модуля.
Стандартна модель має універсальне джерело живлення 85-300 В. Доступні версії живлення 24-110 В постійного струму.
Струмові входи блоку розраховані на вихідні трансформатори струму (ТТ) 0,1 А.
Кожному ТТ можна призначити будь-яку фазову напругу та будь-який віртуальний аналізатор. Входи можна переміщати між аналізаторами, не змінюючи з'єднань.
Функція астрономічного реле точно розраховує час сходу і заходу сонця для застосування на денному світлі.
Будь-який сигнал несправності або попередження може бути підключений до цифрових входів пристрою. Функції введення вибираються зі списку. Релейним виходам пристрою можна призначити будь-яку функцію. Реле можна дистанційно керувати через центральну програму моніторингу. Додаткові 24 входи є необов'язковими.
Ізольований порт даних RS-485 MODBUS RTU не піддається впливу різниці потенціалів землі і дозволяє безпечно передавати інформацію в системи моніторингу та автоматизації.
ОСОБЛИВОСТІ:
• Еквівалентно 10 3-фазним аналізаторам
• 24 входи детектора запобіжників
• Справжні RMS вимірювання
• Точність вимірювання 1,0%.
• Внутрішня пам'ять запису: 1 МБ
• Годинник реального часу з автономним акумулятором
• Функція астрономічного реле
• Ізольований послідовний порт RS-485
• Зв'язок MODBUS-RTU
• Внутрішній GPRS-модем (опціонально)
• 2 програмованих релейних виходу
• 2 оптично ізольованих програмованих входи
• Лічильники активно-реактивної енергії
• USB порт для програмування
• Безкоштовне програмне забезпечення

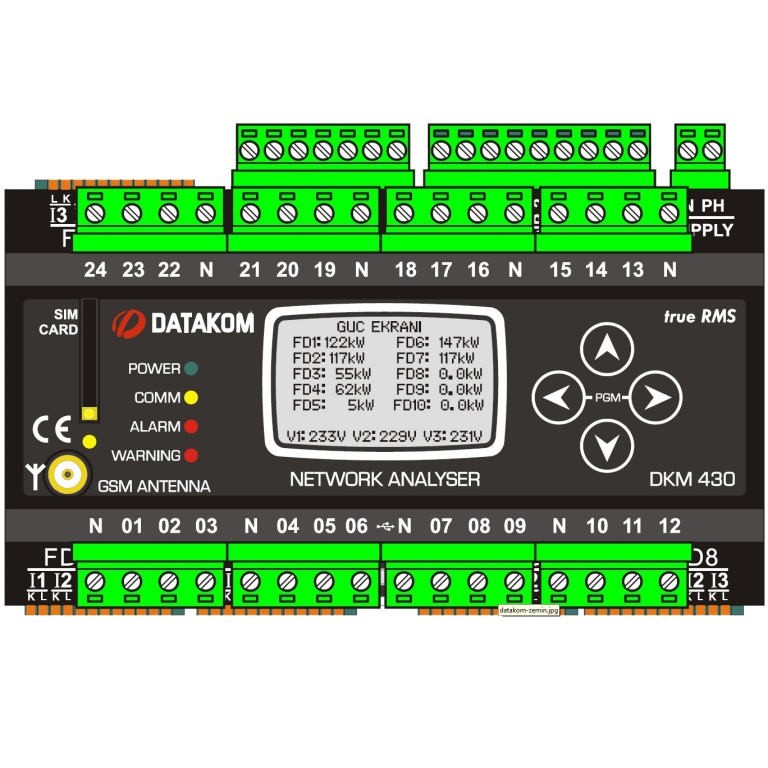

• Графічний РК-дисплей, 128x64 пікселів
• Широкий діапазон живлення: 85-305VAC / 88-450VDC
• Доступна версія джерела постійного струму
• Широкий діапазон робочих температур
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Вхідні поставки:
85 - 305 В змінного струму, 50/60 Гц, 88 - 450 В постійного струму
Додатково 19-150 В постійного струму
Входи вимірювання:
Напруга: 7 - 300 В AC (P-N)
14–520 В змінного струму (P-P)
Струм: 0,001 – 0,12 А змінного струму
Частота: 30 - 100 Гц
Входи запобіжників:
Напруга: 10-300VAC (Ph-N)
Точність: 5%
Точність:
Напруга: 0,5% + 1 розряд
Поточний: 0,5% + 1 розряд
Частота: 0,5% + 1 розряд
Потужність (кВт,кВАр): 1,0% + 2 розряд
Cos: 0,5% + 1 цифра
Діапазон вимірювань:
Діапазон струму струму: від 5 А до 6500 А
Діапазон VT: від 1,0/1 до 5000,0/1
Діапазон кВт: від 1,0 кВт до 5000 МВт
Споживана потужність: < 5 ВА
Завантаження:
Вхідна напруга: < 0,02 ВА на фазу
Вхідний струм: < 0,02 ВА на фазу
Релейні виходи: 5 А при 250 В змінного струму
Цифрові входи:
Активний рівень: 85 – 305 В змінного струму
Мінімальна тривалість імпульсу: 250 мс.
Ізоляція: 1000 В змінного струму, 1 хвилина
Послідовний порт:
Тип сигналу: RS-485
Протокол: Modbus RTU
Швидкість передачі даних: 2400-115200b регульована
Ізоляція: 500 В змінного струму, 1 хвилина
Робоча темп. Діапазон: від -20°C до +70°C (-4°F до 158°F)
Максимальна відносна вологість: 95%, без конденсації
Матеріал корпусу: вогнестійкий, сумісний з ROHS, висока температура. ABS/PC (UL94-V0)
Монтаж: DIN-рейка або задня панель
Розміри: 158x90x60 мм (ШxВxГ)
Вага: 350 гр
Сертифікація UL-CSA: UL 61010-1, 3-е видання, 2012-05, CAN/CSA-C22.2
Файл: E475547, Vol. D1
Директиви AB:
2006/95/EC (LVD)
2004/108/EC (EMC)
Довідкові стандарти:
EN 61010 (безпека)
EN 61326 (EMC)
