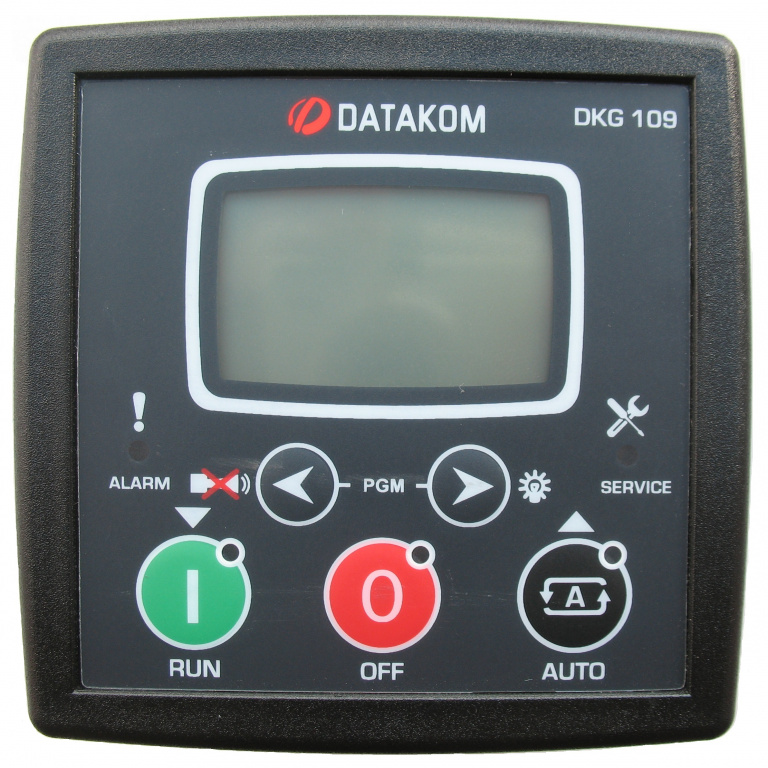

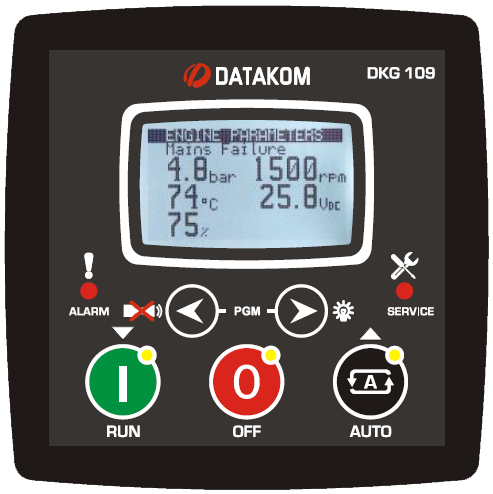

DATAKOM DKG-109 Контролер автоматичного керування генератором та введення резерву


DATAKOM DKG-109 Контролер автоматичного керування генератором та введення резерву
DATAKOM DKG-109 Контролер автоматичного керування генератором та введення резерву
DATAKOM DKG-109 Контролер автоматичного керування генератором та введення резерву
(0)
9 959 грн.
шт

DKG-109 - це комплексна панель AMF для роботи в режимі очікування однієї або двох генераторних установок.

Пристрій контролює фазні напруги та контролює автоматичний запуск, зупинку та передачу навантаження генераторної установки у разі збою в мережі, а коли генератор працює, він контролює внутрішні захисти та зовнішні входи несправності. Якщо виникає несправність, пристрій автоматично вимикає двигун і вказує джерело несправності відповідною червоною світлодіодною лампою та текстом.

DKG-109 надає повний набір цифрово регульованих таймерів, порогових рівнів, конфігурацій входу та виходу та операційної послідовності. Усі програми можна змінювати за допомогою кнопок на передній панелі та не потребують зовнішнього пристрою. Пристрій може відправляти SMS-повідомлення в умовах несправності.

Пристрій пропонує магнітний вхід датчика як стандарт для вимірювання обертів двигуна.
За допомогою програми RAINBOW на базі WINDOWS можна контролювати та керувати роботою системи локально або віддалено (потрібен зовнішній адаптер).

Пристрій підтримує протокол MODBUS, що забезпечує зв'язок з ПЛК та системами управління будівлею.

ОСОБЛИВОСТІ:
• 1-3 фази застосування
• Справжні RMS вимірювання
• Автоматичний збій мережі
• Керування та моніторинг ECU через J1939 CAN
• Попередження ECU J1939 відображаються у вигляді тексту
• Доступні різні марки та моделі двигунів
• Підтримка газового двигуна
• Контроль холостого ходу двигуна
• Захист генератора
• Вбудовані сигналізації та попередження
• Доступна операція дистанційного запуску
• Подвійна генераторна установка в режимі взаємного очікування
• Скидання навантаження, фіктивне навантаження
• Періодичний моніторинг запитів на технічне обслуговування
• Реєстрація подій з вимірюваннями
• Статистичні лічильники
• Параметри, що регулюються в полі
• Послідовний порт логічного рівня
• Мікропрограму можна завантажити з послідовного порту
• Безкоштовне програмне забезпечення для віддаленого моніторингу MS-Windows:
     -моніторинг і контроль
     -завантаження параметрів
     -завантаження параметрів
• Відправлення SMS-повідомлення GSM у разі несправності
• Зв'язок MODBUS
• Графічний РК-дисплей (128x64 пікселів)
• Підтримка трьох мов
• Можливість відображення логотипу клієнта
• Захищені напівпровідникові цифрові виходи
• Конфігуровані аналогові входи: 3
• Настроювані цифрові входи: 5
• Конфігуровані релейні виходи: 2
• Загальна кількість релейних виходів: 6
• Витримує відключення при запуску
• Герметична передня панель
• Система вставного з'єднання для легкої заміни

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга генератора: від 0 до 300 В змінного струму від фази до нейтралі (від 0 до 520 В від фази до фази)
Частота генератора: 0-100 Гц.
Напруга мережі: від 0 до 300 В змінного струму від фази до нейтралі (від 0 до 520 В від фази до фази)
Частота мережі: 0-100 Гц.
Діапазон вхідного струму: 0,1 – 6 А змінного струму
Навантаження напругою: < 0,1 ВА на фазу
Навантаження струму: < 0,5 ВА на фазу при 5 А змінного струму
Точність:
Напруга: 2,0%+1 розряд
Поточний: 2,0%+1 цифра
Частота: 0,5%+1 цифра
Потужність (кВт, кВАр): 3,0%+2 розряд
Коефіцієнт потужності: 3,0%+2 цифри
Діапазон живлення постійного струму: від 9,0 до 30,0 В постійного струму
Випадки прокручування: витримує 0 В протягом 100 мс
Типове споживання струму в режимі очікування: 100 mADC.
Максимальний струм споживання: 200 мАЦП.
Виходи генератора/мережевого контактора: 16 А при 250 В змінного струму.
Виходи постійного струму: 1 А при 28 В постійного струму. Захищені напівпровідникові виходи.
Струм збудження зарядного генератора: не менше 150 мА постійного струму при напрузі від 10 до 30 В постійного струму.
Входи струму: від трансформаторів струму, .../5А. Максимальне навантаження 0,7 ВА на фазу.
Цифрові входи: вхідна напруга 0 - 30 В постійного струму. Внутрішнє підключення до плюсової батареї через резистор 4700 Ом.
Аналогові входи: резисторний вхід від 0 до 5000 Ом, підключений до мінусової батареї. Джерела 10 мА при
закритий на мінус акумулятора.
Категорія вимірювання: CAT III
Категорія повітря: II ступінь забруднення
Комунікаційний порт: логічні рівні. 9600 бод, без паритету, 1 стоповий біт.
Діапазон робочих температур: -20°C до +70°C (-4°F до +158°F)
Діапазон температур зберігання: -40°C до +80°C (-40°F до +176°F)
Максимальна вологість: 95%, без конденсації
Розміри: 96x96x53 мм (ШxВxГ)
Розміри вирізу в панелі: мінімум 92x92 мм.
Вага: 200 г (прибл.)
Матеріал корпусу: високотемпературний, самозатухаючий ABS/ПК (UL94-V0)
Захист IP: IP65 з передньої панелі, IP30 із задньої
