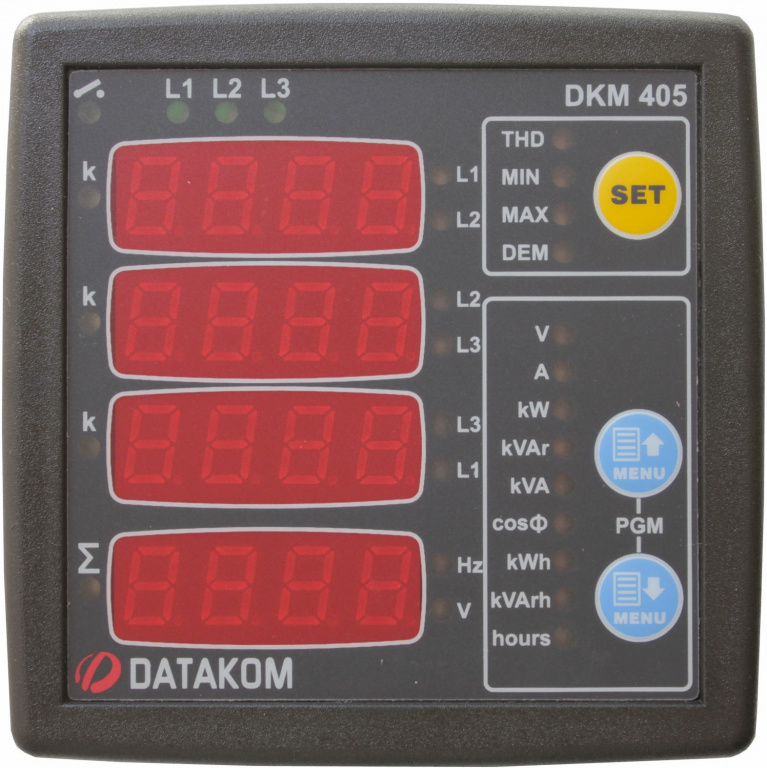

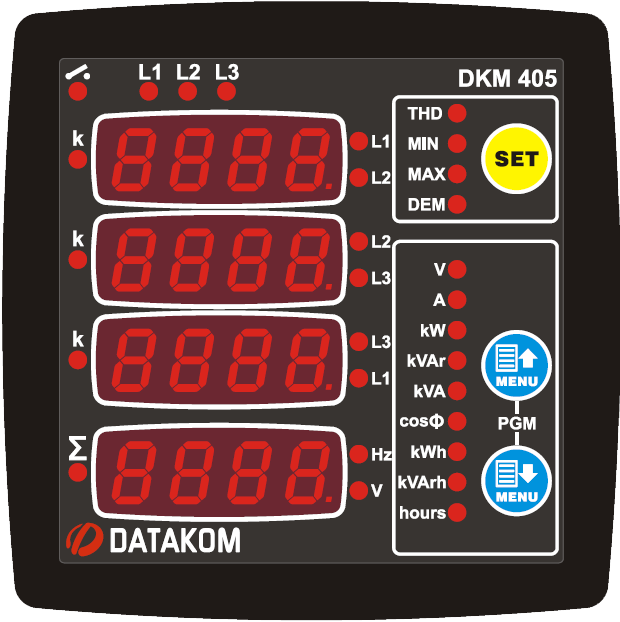

DKM-405 – це недорогий точний прилад, призначений для відображення різних параметрів змінного струму в 3-фазній розподільній панелі.
Стандартний блок розрахований на мережу 230/400 В. Для систем 120/208 В доступна інша версія.
Аналіз гармоній доступний для 31 гармоніки. Доступні значення THD як напруги, так і струму.
Цифровий вхід приймає сигнали змінного і постійного струму і має програмовані функції.
Релейний вихід програмується. Функція реле вибирається за допомогою списку.
Пристрій встановлюється в стандартний отвір панелі 92x92 мм.
ОСОБЛИВОСТІ:
• Справжні RMS вимірювання
• Відображення повних гармонійних спотворень
• Відображення максимального попиту
• Конфігурований релейний вихід
• Можливість виходу енергетичного імпульсу
• Оптично ізольований, настроюваний цифровий вхід
• Лічильники активно-реактивної потужності
• Лічильник годин
• Коефіцієнт трансформатора напруги для додатків середнього напруги
• Програмування передньої панелі
• Зменшена глибина панелі
• Широкий діапазон робочих температур
• Герметична передня панель (IP54)
• Система вставного підключення
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Вхідне джерело живлення: 170 - 275 В змінного струму, номінальна частота 50 - 60 Гц (+-10%)
Доступні різні напруги живлення змінного струму.
Діапазон введення вимірювань:
Входи напруги: 10 - 300 В AC (L-N)
20–520 В змінного струму (L-L)
Вхідний струм: 0,2 – 5,5 А змінного струму
Частота: 30 - 100 Гц
Точність:
Напруга: 0,5%+1 розряд
Поточний: 0,5%+1 цифра
Частота: 0,5%+1 цифра
Потужність (кВт, кВАр): 1,0%+2 розряд
Коефіцієнт потужності: 2,0%+2 цифри
Діапазон вимірювань:
Діапазон CT: 5/5A до 5000/5A
Діапазон VT: від 0,1/1 до 200,0/1
Діапазон кВт: від 0,1 кВт до 6,5 МВт
Споживана потужність: < 4 ВА
Навантаження напругою: < 0,1 ВА на фазу
Навантаження струму: < 1VA на фазу
Релейні виходи: 5 А при 250 В змінного струму
Цифрові входи:
Активний рівень: від 5 до 30 В постійного або змінного струму
Мінімальна тривалість імпульсу: 250 мс.
Ізоляція: 1000 В змінного струму, 1 хвилина
Робоча температура: від -20°C до +80°C (-4 до +176 'F).
Максимальна вологість: 95% без конденсації.
Ступінь захисту: IP 54 (передня панель), IP 30 (задня панель)
Корпус: негорючий, сумісний з ROHS, ABS/PC (UL94-V0)
Монтаж: врізний монтаж із задніми кріпильними кронштейнами
Розміри: 102x102x53 мм (ШxВxГ)
Розмір панелі: 92х92 мм
Вага: 200 гр
Відповідність директивам ЄС:
2006/95/EC (низька напруга)
2004/108/EC (EMC)
Довідкові норми:
EN 61010 (вимоги безпеки)
EN 61326 (вимоги EMC)
