DATAKOM AVR-8 380V Регулятор напруги суднового генератора змінного струму (без нейтралі)


DATAKOM AVR-8 380V Регулятор напруги суднового генератора змінного струму (без нейтралі)
DATAKOM AVR-8 380V Регулятор напруги суднового генератора змінного струму (без нейтралі)
DATAKOM AVR-8 380V Регулятор напруги суднового генератора змінного струму (без нейтралі)
(0)
7 121 грн.
шт

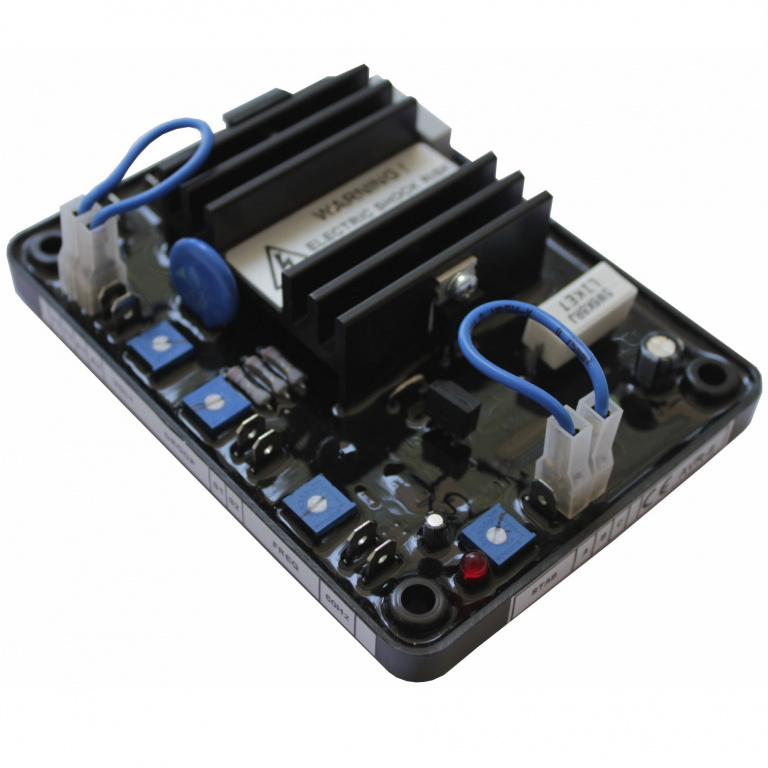

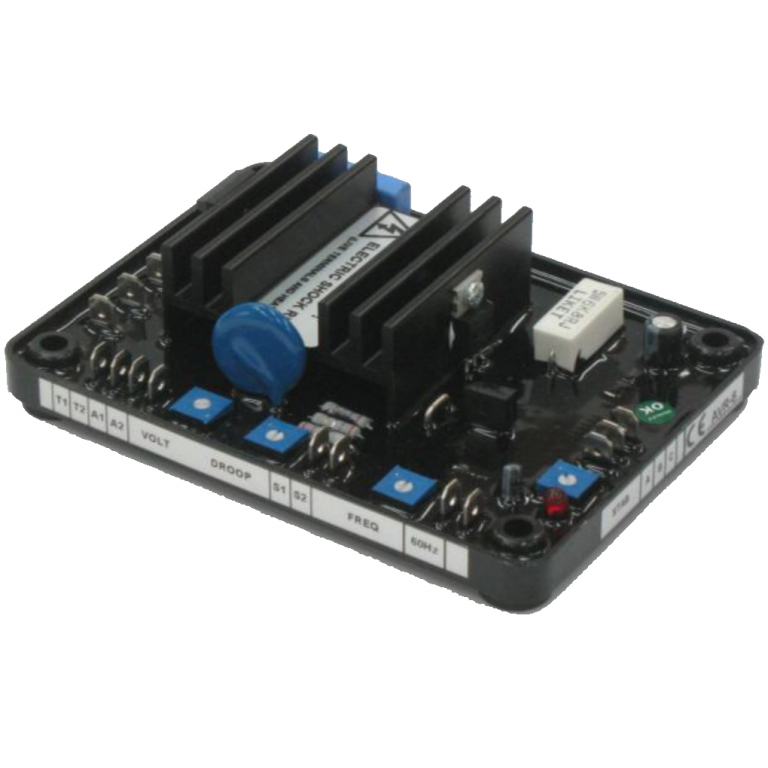

Регулятор напруги DATAKOM AVR-8-380 - це електронний пристрій, який дозволяє генератору виробляти фіксовану вихідну напругу.

Пристрій має відкрите шасі, смоляну конструкцію і призначений для монтажу в клемній коробці генератора. Пристрій не включає рухомі частини; тому він здатний працювати в умовах сильної вібрації.

Пристрій вимірює міжфазну напругу генератора і регулює напругу постійного струму, що подається на обмотку збудження, до досягнення потрібної напруги.
Пристрій має функцію низькочастотного захисту. Схема вимірювання частоти безперервно контролює вихід генератора і забезпечує вихід для низькочастотного захисту системи збудження, зменшуючи вихідну напругу пропорційно частоті нижче порогу, що регулюється вручну.

Номінальну частоту можна легко змінити на 50 або 60 Гц в польових умовах шляхом вибору натискання посилання.

Схема захисту від втрат чутливості припиняє збудження і захищає обмотки, якщо на вході датчика немає напруги.

Потужність збудження отримується безпосередньо від клем генератора. Необхідна мінімальна залишкова напруга для нарощування становить 4 В змінного струму.

Вихідним каскадом пристрою є напівхвильовий тиристорний вихід, пов'язаний з вільним діодом.

В основному пристрій сумісний з усіма безщітковими генераторами змінного струму. Для цього також передбачений потенціометр регулювання стабільності.

Аналоговий вхід ±3 В забезпечує зовнішнє регулювання напруги.

AVR має можливість підключення CT, щоб забезпечити паралельну роботу з іншими генераторами, обладнаними аналогічним чином.

Схема захисту від перевантаження обмежує вихідний струм до його номінального значення, запобігаючи вихід пристрою з ладу в умовах перевантаження або короткого замикання.

ОСОБЛИВОСТІ:
З'єднання міжфазної напруги для потреб високої напруги збудження
Нейтральний вхід не потрібен
Ізольований сенсорний вхід
Напівхвильовий тиристорний вихід
Призначений для сильно вібраційного середовища
Вбудована система регулювання напруги
Регулювання стійкості
Сумісний з різними генераторами
Зовнішній вхід триммера для регулювання напруги
Аналоговий вхід регулювання напруги
Вхід для паралельного запуску
Сумісний з частотами 50 і 60 Гц
Низькочастотний захист
Захист збудника від перепаду струму
Захист від високої температури
Сенсорний захист від втрати.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
ВХОД ДЕТСЯ
Напруга 340-450 В-AC
(див. схему підключення)
Частота 50-60 Гц номінальна
ВХОДЖЕННЯ СИЛУ
Напруга 340-450 В-AC
Частота 50-60 Гц номінальна
ВИХОД
Максимальна напруга 190 В постійного струму на вході 380 В змінного струму
Максимальний струм 8 A-DC (безперервний)
РЕГУЛЮВАННЯ
± 1% (див. примітку 1)
ТЕРМИЧНИЙ ДРЕЙФ
0,03% на зміну °C навколишнього середовища AVR (див. примітку 2)
ТИПОВА РЕАКЦІЯ СИСТЕМИ
Відповідь AVR 20 мс
М'який СТАРТ
2 сек
ЗОВНІШНЄ РЕГУЛЮВАННЯ НАПРУГИ
±10% з тримером 2 кОм 1 Вт
ПІД ЗАХИСТОМ ЧАСТОТИ
42-50 Гц або 52-60 Гц (регулюється)
РОЗСІДІННЯ ПОТУЖНОСТІ
Максимум 18 Вт
ЗБИРАЙТЕ НАПРУГУ
4 V-AC на клемах AVR
АНАЛОГОВИЙ ВХІД
±10% з ±3 В-DC (див. примітку 3)
КВАДРАТУРНИЙ ВХОД
Макс. вхід: 5А
Макс. падіння: 10% (регулюється)
РОЗМІРИ
Висота: 47 мм, Вага: 400 г
ЕКОЛОГІЧНІ
Робоча температура від -20 до +70 °C
Максимальна вологість 95% без конденсації.
Температура зберігання від -30 до +80 °C
ПРИМІТКИ
1. З 4% регулювання двигуна.
2. Нагрітий до 70°C
3. Будь-який пристрій, підключений до аналогового входу, повинен бути гальванічно ізольований від землі з міцністю ізоляції 500 В змінного струму.
