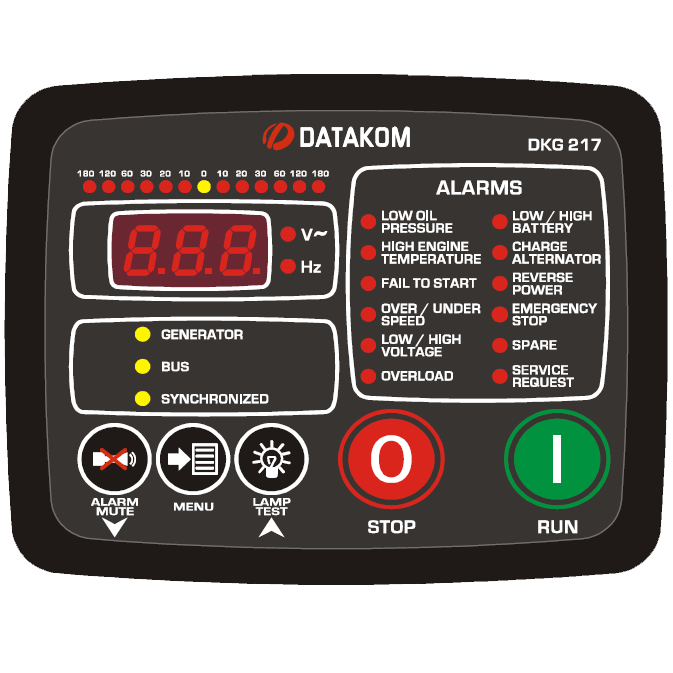

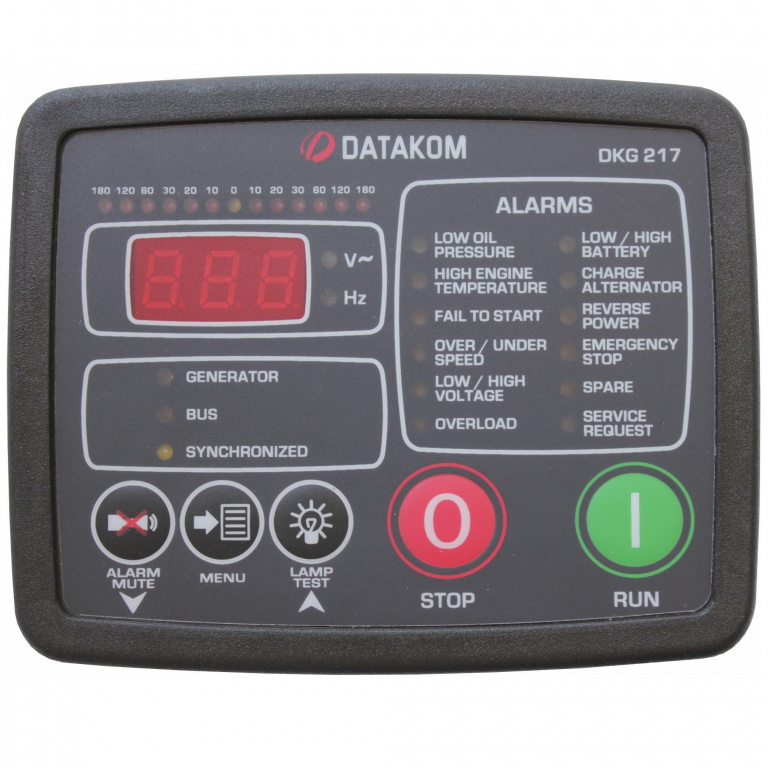

DATAKOM DKG-217 Контролер керування генератором із синхроскопом
▼ DATAKOM DKG-217 UL-CSA Certificate
▼ DATAKOM DKG-217 CE EMC Certificate
▼ DATAKOM DKG-217 CE Safety Certificate
▼ DATAKOM DKG-217 Installation Guide
▼ DATAKOM DKG-217 Datasheet
▼ DATAKOM DKG-217 User manual
DKG-217 РУЧНИЙ ТА ДИСТАНЦІЙНИЙ ЗАПУСК З СИНХРОСКОПОМ ТА РЕЛЕ ПЕРЕВІРКИ СИНХРОНІЗАЦІЇ
DATAKOM DKG-217 - це інноваційний блок керування генератором, що об'єднує 4 різні функції, необхідні для ручної синхронізації паралельних генераторів з нульовим споживанням електроенергії під час відновлення структури. Інтегрованими функціями є: блок ручного запуску з вимірюванням потужності, блок дистанційного запуску, світлодіодний синхронізатор, реле контрольної синхронізації, що налаштовується.
DKG-217 призначений для роботи як вручну, так і дистанційно.
У режимах роботи та перевірки синхронізації DKG-217 керує автоматичним запуском і зупинкою генераторної установки. Коли генератор працює, він контролює внутрішні захисти та зовнішні вхідні сигнали несправності. Якщо виникає несправність, пристрій автоматично вимикає двигун і вказує джерело несправності відповідною червоною світлодіодною лампою.
DKG-217 надає повний набір цифрово регульованих таймерів, порогових рівнів, конфігурацій входу та виходу та операційної послідовності. Усі програми можна змінювати за допомогою кнопок на передній панелі та не потребують зовнішнього пристрою.
Контролювати роботу системи можна локально або віддалено за допомогою допоміжної програми для ПК на базі WINDOWS.
ОСОБЛИВОСТІ:
Ручний запуск і зупинка
Нульове споживання електроенергії в стані спокою
Доступна операція дистанційного запуску
Синхроскоп зі світлодіодним діаграмою
Програмовані ΔV, Δf, Δθ для перевірки реле синхронізації
Керування двигуном
Захист генератора
Вбудовані сигналізації та попередження
3 фазні входи напруги генератора
1 фазний вхід ТТ генератора
1 фазний вхід напруги на шині
Вимірювання тиску масла в двигуні
Вимірювання температури охолоджуючої рідини двигуна
Вимірювання активної потужності генераторної установки (однофазне)
Вимірювання коефіцієнта потужності генератора (однофазний)
Індикатор запиту на періодичне технічне обслуговування
Лічильник годин роботи двигуна
Реєстрація подій
Статистичні лічильники
Передня панель налаштовується
100+ регульованих параметрів
Послідовний порт логічного рівня
Додатковий адаптер RS-232
Безкоштовне програмне забезпечення для віддаленого моніторингу MS-Windows:
-локальне, LAN, IP та модемне підключення
-моніторинг, завантаження параметрів
LED дисплеї
Конфігуровані аналогові входи: 2
Настроювані цифрові входи: 5
Настроювані релейні виходи: 2
Всього релейних виходів: 5
Виживає при прокручуванні
Герметична передня панель
Система вставного з'єднання для легкої заміни
Малі розміри (130x100x39 мм)
ФУНКЦІОНАЛІ:
- блок ручного пуску з вимірюванням потужності
- блок дистанційного запуску
- світлодіодний синхронізатор
- реле перевірки синхронізації, що налаштовується
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга генератора: від 15 до 300 В-AC (Ph-N)
Частота генератора: 0-100 Гц.
Напруга шини: від 0 до 300 В-AC (Ph-N)
Частота шин: 50 / 60 Гц
Струмовий вхід: від трансформатора струму, .../5А. Максимальне навантаження 0,7 ВА
Цифрові входи: вхідна напруга 0 - 30 В-DC. Внутрішнє підключення до плюсової батареї через резистор 4700 Ом.
Аналогові входи: резисторний вхід від 0 до 5000 Ом, підключений до мінусової батареї. Джерела 10 мА в закритому стані
на мінус акумулятора.
Категорія вимірювання: CAT II
Категорія повітря: II ступінь забруднення
Діапазон живлення постійного струму: від 9,0 В до 30,0 В постійного струму
Випадки прокручування: витримує 0 В протягом 100 мс
Максимальний струм споживання: 350 мА-DC (Релейні виходи відкриті)
Перевірте вихід реле синхронізації: 16 А / 250 В.
Релейні виходи постійного струму: 10 А / 28 В.
Макс. струм для кожної клеми: 10A-RMS.
Струм збудження зарядного генератора: 54 мА постійного струму при 12 В постійного струму.
Комунікаційний порт: логічні рівні. 2400 бод, без паритету, 1 стоповий біт.
Діапазон робочих температур: -20°C до +70°C (-4°F до +158°F)
Діапазон температур зберігання: -40°C до +80°C (-40°F до +176°F)
Максимальна вологість: 95%, без конденсації
Захист IP: IP65 з передньої панелі, IP30 із задньої
Розміри: 130 x 100 x 39 мм (Ш x В x Г)
Розміри вирізу в панелі: мінімум 116 х 86 мм.
Кріплення: передня панель закріплена на задній кріпильній сталевій пружині
Вага: 270 г (прибл.)
Матеріал корпусу: високотемпературний, самозатухаючий ABS (UL94-V0, 110°C)
