DATAKOM DKG-117, 72x72mm Контролер синхронізації з контрольним реле

Починаючи з 01.07.2022, ми знов є платниками ПДВ та всі ціни на сайті вказані тепер з ПДВ 20%.

DATAKOM DKG-117, 72x72mm Контролер синхронізації з контрольним реле
DATAKOM DKG-117, 72x72mm Контролер синхронізації з контрольним реле
DATAKOM DKG-117, 72x72mm Контролер синхронізації з контрольним реле
(0)
5 232 грн.
шт

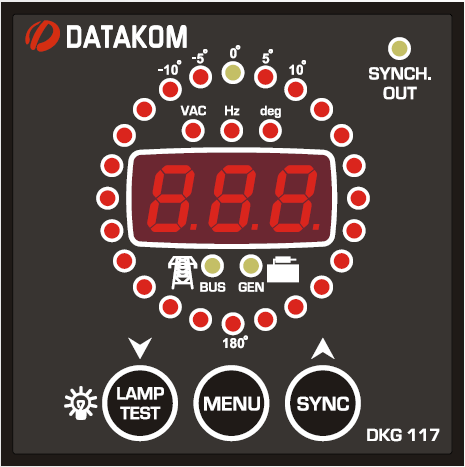

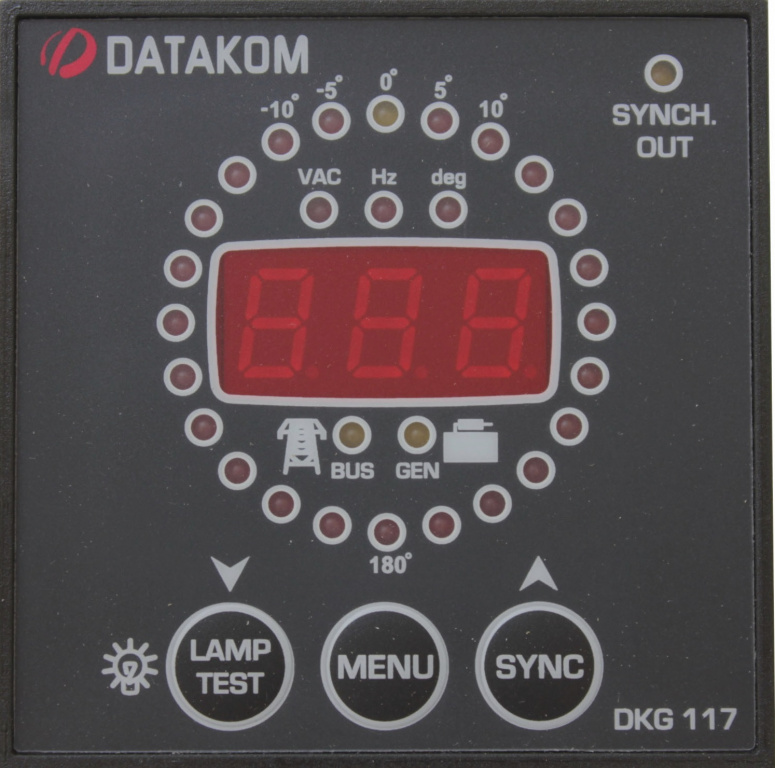

DATAKOM DKG-117 - це мікропроцесорний синхронізатор із програмованим реле перевірки синхронізації в корпусі, встановленому на передній панелі DIN72. Він контролює напругу та частоту 2 незалежних мереж живлення, а також миттєвий фазовий кут між ними.

Виміряні параметри відображаються на 3-значному цифровому дисплеї. 24 світлодіодний круговий синхроноскоп відображає фазовий кут між 2 мережами. Дисплей синхронізації активується лише в тому випадку, якщо обидві напруги мережі знаходяться у встановлених межах.

DKG-117 в основному використовується в програмах ручної синхронізації генераторних установок для перевірки синхронізації між генераторною установкою та шиною генераторної установки або між шиною генераторної установки та мережею.

DKG-117 надає повний набір цифрово регульованих порогових рівнів і таймерів. Усі програми змінюються за допомогою кнопок на передній панелі і не потребують зовнішнього пристрою.

Він контролює напругу та частоту 2 незалежних мереж живлення, а також миттєвий фазовий кут між ними.

Виміряні параметри відображаються на 3-значному цифровому дисплеї. 24 світлодіодний круговий синхроноскоп відображає фазовий кут між 2 мережами. Дисплей синхронізації активується лише в тому випадку, якщо обидві напруги мережі знаходяться у встановлених межах.

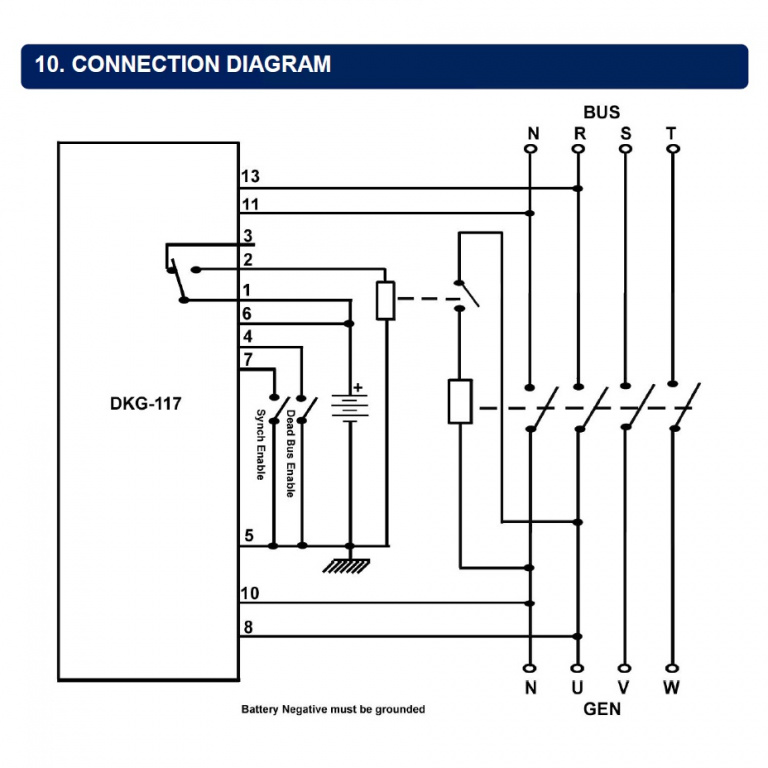

Перевірка синхронізації вмикається через вхід сигналу SYNCH CHECK ENABLE або натисканням кнопки SYNCH на передній панелі.

Перевірка синхронізації складається з перевірки наведених нижче умов протягом 4 послідовних циклів шин:
- напруга на шинах між встановленими межами
- фазна напруга генератора між встановленими межами
- різниця частот шинопровода-генератор нижче встановленої межі
- різниця напруги шин-генератор нижче встановленої межі
- фазовий кут шин-генератор нижче встановленої межі

ОСОБЛИВОСТІ:
• 24 світлодіодний круговий синхроноскоп
• Програмовані ΔV, Δf, Δθ для перевірки реле синхронізації
• Synch Check Enable input
• Вхід увімкнення неактивної шини
• Автоматичне вимкнення живлення
• Регульовані параметри
• Передня панель налаштовується
• Світлодіодні дисплеї
• Герметична передня панель
• Система вставного з'єднання для легкої заміни
• Малі розміри (72x72x52 мм) і (102x102x53 мм)
• Низька вартість

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Напруга генератора: 300 В-AC макс. (Ph-N)
Частота генератора: 0-100 Гц.
Напруга шини: 300 В-AC макс. (Ph-N)
Частота шин: 50/60 Гц.
Цифрові входи: 0 - 30 В-DC. Внутрішнє підключення до плюсової батареї через резистор 4700 Ом.
Діапазон живлення постійного струму: від 9,0 до 33,0 В постійного струму
Випадки прокручування: витримує 0 В протягом 100 мс.
Типовий струм очікування: 100 мА постійного струму
Максимальний робочий струм: 150 мА-DC (Релейні виходи відкриті)
Перевірте вихід реле синхронізації: 10 A / 28V-DC
Робоча температура: -20°C (-4°F) до 70°C (158°F).
Температура зберігання: -30°C (-22°F) до 80°C (176°F).
Максимальна вологість: 95% без конденсації.
Захист IP: IP65 з передньої панелі, IP30 із задньої панелі.
Категорія вимірювання: CAT II
Категорія повітря: II ступінь забруднення
Розміри: 72 x 72 x 52 мм (Ш x В x Г)
Розміри вирізу в панелі: мінімум 68x68 мм.
Кріплення: передня панель закріплена на задній кріпильній сталевій пружині.
Вага: 130 г (прибл.)
Матеріал корпусу: високотемпературний ABS (UL94-V0, 100°C)
