DATAKOM DKG-727 Контролер паралельної роботи групи генераторів із зовнішньою мережею

DKG-727 - це комплексний автоматичний блок з розрядженням електромережі для кількох генераторних установок, що має ручну та автоматичну передачу навантаження між мережею та кількома генеруючими установками, що працюють паралельно.

В автоматичному положенні DKG-727 контролює фазні напруги мережі та контролює автоматичний запуск, зупинку та передачу навантаження генераторних установок у разі збою в мережі.

У разі збою в мережі DKG-727 подає живлення на вихід дистанційного запуску системи та чекає, поки достатня кількість генераторних установок для забезпечення запрограмованої основної потужності не буде запущено, синхронізовано та замкнено на шину. Після подачі сигналу готовності DKG-727 передає навантаження на шину.

Після того, як шина працює і подається сигнал готовності, вона контролює внутрішні захисти та зовнішні входи несправностей. Якщо виникає несправність, пристрій негайно вмикає вимикач навантаження та автоматично зупиняє декілька генераторних установок, вказує джерело несправності на РК-дисплеї, і горить червоний світлодіод ALARM.

До 7 генераторних установок можна паралельно підключити до мережі за допомогою блоків DKG-727 без необхідності в додаткових модулях. Зв'язок між модулями здійснюється за допомогою з'єднання Datalink.

Пристрій DKG-727 здатний передавати навантаження між мережею та кількома генераторними установками трьома різними способами:
1. Передача з перериванням: під час передачі буде період переривання живлення.
2. Передача без перерви: передача буде здійснена без відключення живлення. Пристрій починає надсилати команду до кількох генеруючих установок для синхронізації та чекає, поки фази мережі та загальних шин увійдуть у межі синхронізації та здійснить швидку передачу.
3. М'яка передача: передача буде здійснена без відключення живлення. Пристрій починає надсилати команду до кількох генераторних установок для синхронізації та чекає, поки фази мережі та загальних шин у межах синхронізації не ввімкнуть вимикач навантаження та здійснить плавну передачу.

Блоки DKG-727 можуть працювати з кількома генераторами паралельно з мережею двома різними способами
1. Пікове скорочення: якщо ця функція ввімкнена, в автоматичному режимі, коли активна потужність мережі досягає запрограмованого ліміту роботи, DKG-727 запускає кілька генераторних установок, тоді досягається максимальна активна потужність мережі,
DKG-727 синхронізує кілька генеруючих установок з мережею, а кілька генераторних установок забезпечують решту активної потужності мережі, запрограмованої користувачем.
2. Експорт живлення в мережу: якщо ця функція ввімкнена, в автоматичному режимі DKG-727 запускає кілька генераторних установок і синхронізується з мережею, а визначена потужність із запрограмованим коефіцієнтом потужності експортується в мережу.

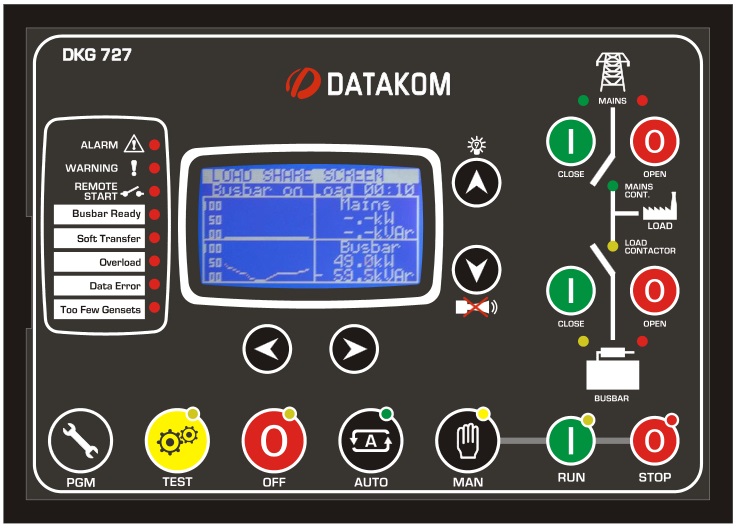

Управління роботою пристрою здійснюється за допомогою кнопок на передній панелі. Кнопки Test, OFF, AUTO та MANUAL вибирають режим роботи.
Інші кнопки запускають і зупиняють генераторні установки вручну, керують вимикачом навантаження, мережевим вимикачем, вибирають режим входу/виходу програми, прокручують параметри відображення, забезпечують відключення сигналу тривоги та функції перевірки лампи. Також всі основні операції, зазначені вище, можуть виконуватися за допомогою запрограмованих цифрових входів.
Кнопки на передній панелі можуть бути заблоковані за допомогою запрограмованого входу від несанкціонованого втручання.
DKG-727 надає повний набір цифрово регульованих таймерів, порогових рівнів, конфігурацій входу та виходу та операційної послідовності. Несанкціонований доступ до параметрів програми запобігає 3-рівнева система паролів. Усі програми можна змінювати за допомогою кнопок на передній панелі та не потребують зовнішнього пристрою.
Модифікацію програм можна також вимкнути за допомогою жорсткого входу PROGRAM LOCK.
Умови несправності розглядаються в 2 категоріях: попередження та тривоги. Виміряні значення мають окремі програмовані межі для умов попередження та тривоги.
